En dubbelkoj på babordssidan.

Låda, propeller, städning, dynor och sjösättning!

IMG_9141 IMG_9146

Arbetet med “skafferiet” gick vidare idag, efter att fått fast stommen så skulle jag köra in lådan men den var för hög! Inne i sågen fixades det till och sedan…

IMG_9147 IMG_9148

…passade den, den är bra med….

IMG_9149 IMG_9151

…fullutdrag! Fronten sätts fast med dubbelhäftad tejp och med…

IMG_9150 IMG_9153

…ett par linjaler som distanser under så skruvas luckan fast från insidan.

IMG_9154 IMG_9155

Ett bleck får skapas även till denna låda.

IMG_9143 IMG_9144

Vi har fått en propeller, jag missade att beställa den i tid men nu har den kommit. Pappa börjar…

IMG_9158 IMG_9161

…montera den och för att få mothåll när centrumbulten skall dras så sätter han en regel på tvären i spänn mot marken.

IMG_9166

Klart, fin och blank är den!

IMG_9163 IMG_9164

Jag städade ur förpiken och la i dynorna, passade på att ta ett kort innan jag hämtade…

IMG_9165

..resten av dynorna. Vi stuvade in alla i förpiken för att ha med det när vi skall…

IMG_9169 IMG_9171

…sjösätta. Peter kom med den magiska vagnen och efter lite…

IMG_9174 IMG_9175

…trixande så var vi på väg mot vattnet.

IMG_9176 IMG_9179

Med flaggan i äppleträdet började resan, Mea är stor när hon far på gatorna.

IMG_9180 IMG_9182

Pappa bottenmålar det sista under kölen, under tiden som det torkar kollar vi på masttoppen och alla dess beslag. Pappa har fixat och klurat!

IMG_1761 IMG_9183

Sedan var det dags, jag fick åka med ner i plurret! Vi lånar en bryggplats bredvid kranen så vi är på plats vid riggningen i morgon!

IMG_9184

Det är tomt hemma! Lite att städa innan avfärd!

/Tobias

Lanternhus och limmade luckor i förpiken.

IMG_8552 IMG_8553

Idag har vi funderat på monteringen av lanternorna, alla dessa beslut….efter ett tag så kommer vi fram till en lösning..

IMG_8566 IMG_8582

…och pappa kan jobba vidare. Vi har även klurat en del på var vi skall montera autopilotens kontrollpanel men vi finner inte någon bra lösning.

IMG_8554 IMG_8555

Arbetet med detaljerna på luckorna går vidare, vi har gjort ramträt för smalt (40mm) så vi måste sätta ett litet bleck på varje lucka för att få skydd mot låskolven. När det är gjort…

IMG_8556 IMG_8557

…på alla luckor så går jag ut och limmar dit dom. Dessa skall vara i förpiken, jag börjar med den övre på babordssidan och det går bra, den undre…

IMG_8559

….kan jag inte sätta några tvingar på men den sitter bra ändå.

IMG_8560 IMG_8561

Den stora garderobsluckan på styrbordsidan kräver lite extra kärlek, det visar sig att luckan eller skottet är lite snett så för att den skall “slå” ordentligt så måste jag släppa ut nedre hörnet två tumstocksbitar.

IMG_8562

För att ha kontroll över limningen av denna lucka så skruvar jag fast karmen mot skottet. Det funkar och glappet i nederhörnet skall antingen fyllas med en träkil eller bara sika. Jag tror aldrig att man kommer se denna nödlösning, lova att ni inte säger det till någon 😉

IMG_8576 IMG_8577

Så här blev de luckorna i förpiken!

Idag sa jag till pappa att det var första dagen på riktigt länge som jag inte tyckte det var roligt, har ingen förklaring till den känslan men det kändes helt enkelt inte kul dag!

/Tobias

Luckor klara för lackning

IMG_7084

Det återstod ju två luckor att limma i går så det fick bli dagens första insats i verkstan! Sedan uppstod ett litet vakuum då jag inte visste riktigt vad jag skulle gå vidare med! Efter säkert 30 sekunder funderande så gick jag vidare….

IMG_7085 IMG_7086

…med att göra luckor och ramar redo för lackning. Jag slipar runt om på alla “platta” ytor med maskin innan jag fräser av ytterkanterna med en radiefräs på 4 mm, innerkanten mot luckan dövas bara med sandpapper.

IMG_7089 IMG_7090

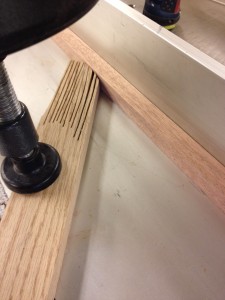

Därefter skall jag såga falsen som skall överlappa befintligt hål ombord, för att jag inte skall vicka till och få ett fult sågsnitt så sätter jag dit min hemmagjorda presshjälp. Det funkar bra och…

IMG_7091 IMG_7092

…falsen är snart klar men jag mäter och tänker dock lite fel så jag får justera med en omgång extra i sågen!

IMG_7096 IMG_7097

Första luckan prövas på plats ombord, det kommer bli fint med lite lack på!

IMG_7098 IMG_7099

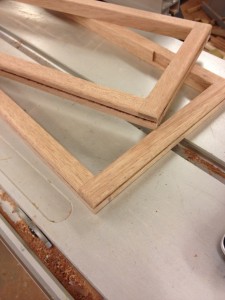

Jag fortsätter med nästa par ut och denna gången blir det luckorna under spisen och kylen!

IMG_7100 IMG_7102

Tillvägagångssättet är det samma! De passar, tjohoo!

IMG_7105

Pappa kopplar vidare och skrattar så fort jag tar fram kameran! Vi avslutar dagen med en kopp..

IMG_7106

…och lite funderingar på installationen av plotter och autopilot!

Tack pappa för idag, och alla andra dagar också!

/Tobias

Tjatigt med luckor…och lite belysning!

IMG_6985 IMG_6987

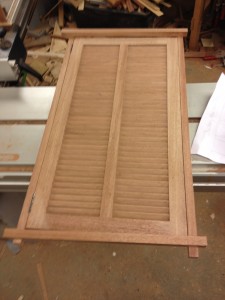

Limningen blev bra och nästa steg är gångjärnen. Jag markerar och fräser in om som tidigare.

IMG_6988 IMG_6989

Med gångjärnen på plats så tar jag fram virket till ramen och markerar upp med rätt distans mellan hur långa bitarna skall vara. Därefter är det…

IMG_6990 IMG_6991

..fräsning som gäller. Jag fräser alltid ytterkanten först för att förhindra urslag, när allt är klart så testar jag hur det blir innan jag sätter lim på och ställer undan allt på tork.

IMG_6995

Nu börjar jag tröttna på luckor och karmar men det är några kvar så det är bara att hänga i och gå ut och ta mått på de som återstår.

IMG_6997

Jag har haft en liten bunt virke som jag funderat på att använda men när jag kikar på hur det ser ut med avseende på struktur och färg så avviker det väldigt mycket från övrigt virke, det får ligga till sig ett tag till och kanske bli hyllbärare eller skåpsinredning

IMG_6998 IMG_6999

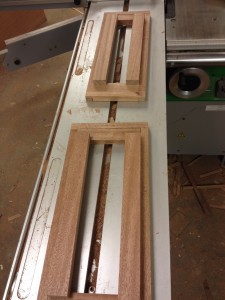

Jag gjorde karmar till skåpen under spisen och kylboxen för ett tag sedan och idag gick jag vidare med själva luckan. Jag sågar falsen så den passar på skivan som skall bli spegel och fräser kontraprofilen i jiggen som jag gjort tidigare.

IMG_7001 IMG_7010

Jag fick klart ramvirket och fräsningarna innan det blev kvällen idag!

IMG_6983 IMG_6992

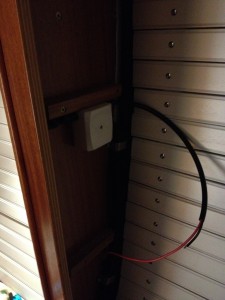

Pappa kopplar vidare, nu är det förpiken som gäller….

IMG_7002 IMG_7003

…och belysningen är kopplad och provtestad mot transformatorn. Börjar se riktigt hemtrevligt ut ombord, belysning och allt!

IMG_7005IMG_7007

När vi ändå är igång så gick vi igenom hela båten och markerade  med gula tejpbitar var alla lampor skall sitta. Det kändes trevligt att sitta i akterkojen och drömma oss bort till sommarens seglatser!

/Tobias

Dekaler, stripe, köl, roder, hytterna klara, innertaket klart

IMG_5092 IMG_5093

Kalevs gubbar kämpar vidare med dekaler och stripes.

IMG_5158 IMG_5150

Bra blir det och det är inte så konstigt för gubbarna är väldigt noggranna.

IMG_5094  IMG_5096

Nästa steg i processen mot sjösättning är att få på köl och roder. Trakor med vagn…

IMG_5099 IMG_5100

…flyttar oss till en annan hall där det finns bra kran för lyft. Kalev gör…

IMG_5101 IMG_5103

…några sista justeringar innan kölen…

IMG_5107 IMG_5108

..backas in och ställs på  plats.

IMG_5111 IMG_5112

Efter lite strategidiskussioner börjar vi, en lodlina fästs i stäven och med hjälp av den syftar Kalev så det blir rakt.

IMG_5114

I spåren efter Najad finns det en liten instruktion om man skulle behöva 🙂

IMG_5115 IMG_5116

Båten sänks ner mot bultarna, vissa justeringar behövs så fram med en träbit och slägga.

IMG_5119 IMG_5123

Även Kalev “torrlimmar” men skippar att provdra, på med Simsons mjukfog i mängder.

IMG_5125 IMG_5126

Det går åt några tuber innan Kalev är redo att sänka ner skrovet på kölen. En snabb….

IMG_5127 IMG_5129

….täckning för att slippa klet på kölen. Bultarna dras och en…

IMG_5132 IMG_5133

…massa klet kommer ut. Det spacklas slätt runt i kölfickan.

IMG_5138

Bultarna dras med maskin så mycket det går!

IMG_5142 IMG_5144

Kalev monterar övre roderlagret, lodlina används för att linjera även rodret.

IMG_5148 IMG_5149

Nu är roder och köl på plats, allt i linje 🙂 Botten är målad och vi är redo för sjösättning!!

IMG_5153 IMG_5154

Arbetet inne fortgår samtidigt, innertaket i salongen är nu klart!

IMG_5140



Akterhytten redo för dynor och mässbesökare!

IMG_5155

Lillhytten klar!

IMG_5156

Förpiken klar!

IMG_5160

Pappa monterar mera mantåg! Hittils har allt passat!

IMG_5169

Här står vi nu redo för sjösättning som kommer ske i morgon! Tyvärr kommer varken jag eller Malin att kunna delta då vi måste jobba! Men våra hjältar till pappor är på plats vilket känns bra!

Tack mamma för hjälpen med barnen!

/Tobias



Mera hål och snickeriklar förpik

IMG_6091  IMG_6122

Pappa har ju borrat en del hål i båten det senaste, alla “hål” som kommer ut granskas och vi är nöjda med utfallet. Mycket plast och mättad divinycell och inga tendenser till delaminering. Kalevs gubbar och gummor kan sitt jobb!

Bilden ovan är från hålet för däcksdräneringen genom skrovet som borras med ett större hål på insidan så vi får fast genomförningen i enkellaminatet. Alla hål spärras med topcoat för att förhindra fuktinträngning.

IMG_6099  IMG_6098

Här kommer en liten bildserie på en del av hålen som pappa borrat, första bilden är där däcksdräneringen kommer ut. Den sitter under den vita vattenlinjen men över bottenfärgen och på detta vis hoppas vi att eventuellt rinn från däck inte skall synas så mycket. Vi slipper även två hål under vattenlinjen och kommer sätta en ventil innanför trots att den är ovan vattenlinjen då CE-märkningen säger att alla utlopp nära vattenytan skall ha en ventil. Till höger är hålet i däck för däcksdräneringen.

IMG_6097  IMG_6115

Till vänster är vattenpåfyllet som kommer i garderoben i förpiken. Till höger borrar pappa för tömning av septiken över däck. Har beställt en förskruvning märkt med “waste” från en italiensk firma som levererat övriga till vatten och bränsle.

IMG_6093  IMG_6100

Efter en natts jobb är jag lite seg i kroppen och trött i huvudet så jag hade inte allt för stora förväntningar på dagens arbete ombord. Det fanns dock två lister att göra i förpiken vilket kändes som ett lagom beting idag. Kapar till en bit som passar mellan skottet och hörnlisten. Därefter fram med dragpassaren och dra efter däckslinjen, såga ut och passa in därefter dras det en linje parallellt på 50 mm som ger listen dess färdiga mått. Sågar efter linjen, slipar och fräser kanten, klart.

IMG_6101

Andra sidan kräver lite mer pill då de behövs två lister. Får göra om två bitar innan jag är nöjd med resultatet. Nu är de klara för lackning och förpiken är snickeriklar för nu. Luckorna till garderoberna väntar vi med för de kan vi klara oss utan ett tag och även tillverka när båten ligger i sjön.

IMG_6121

Skjutdörren till förpiken behöver lite beslag för att vara lättare att öppna från både salong och förpik. Vi hittade en liten kopp som vi tänkt fälla in i dörren. Jag älskar ju fräsmallar och kan inte tänka mig någon annan metod med samma smidighet och säkerhet. Mallen tar en stund att göra men det är det oftast värt.

IMG_6105  IMG_6107

Börjar med att rita av kopppen och gör lite mätningar. Jag fräser med en 4 mm spiralfräs och en kopierring på 17 mm så mallen skall vara 6-7 mm större än färdigt mått. Ett 30 mm borr blir lagom så jag sätter upp en liten borrjigg i pelarborren och borrar två hål. Tack vare anhållet som jag håller biten mot när jag borrar vet jag att fräsmallen blir parallell med kanten på skivan.

IMG_6108  IMG_6109

Borrar bort så mycket jag kan och skär bort resten med ett vasst stämjärn. Det är ju inte så noga för koppen har en liten fläns som täcker kanten.

IMG_6110  IMG_6111

Testar med koppen i mallen, ser bra ut om än något lång kanske. För att ställa in djupet på fräsen sätter jag frässtålets underkant i linje med botten på mallen och använder sedan koppen som mall och sätter fast anslaget. Enkel och bra metod som ger djupet (hoppas ni fattar…)

IMG_6112

Mallen tejpas sedan fast på en testbit.

IMG_6113  IMG_6114

Koppen passar perfekt i bredd men längden stämmer inte riktigt utan jag får justera det hela…

IMG_6123

…genom att kapa av mallen och därmed tar jag bort ca 3 cm på längden. Nu är ju mallen tvådelad så jag sätter ihop den med enkla lister som dessutom fungerar som anhåll mot dörren. Mer om detta i morgon då jag skall fräsa i dörren.

IMG_6117  IMG_6118

På insida skall vi ha ett litet handtag som skruvas fast. Sätter den gula tejpen underst för att ha något att rita på, sedan på med dubbelhäftande tejp som håller fast handtaget så jag kan stänga och kolla om jag gjort rätt. Ser bra ut och jag borrar och skruvar fast handtaget.

IMG_6120

Jag kan ibland uppleva att hantverkare slarvar i valet av skruv, med rätt skruv på rätt plats är det en fin detalj i sammanhanget. Sedan tycker jag att man skall sätta spåret i linje med trät.

IMG_6092

Våra grannar som bor närmast båten, de ser in i sittbrunnen från köksfönstret, var om bord en sväng idag. Trevligt att få visa vad som händer under presenningen!

/Tobias

Förpiksbilder och belysningsinköp

IMG_3179

Innan jag for till jobbet idag tog jag en sväng till båten och kommer inte ihåg att jag larmat så det blev ett ofrivilligt test av larmet.

IMG_3177  IMG_3176

Lovade ju kort på förpiken så här kommer dom, skönt att det börjar likna en båt åtminstone i något utrymme.

IMG_3178

Här är hörnet vid  luckan, är väldigt nöjd med det! Ideén med banden har svärfar stått för. Det som nu återstår i snickeri i förpiken är två lister, lite målning och lackning. Sedan skall belysning monteras och på sikt skall luckorna göras.

IMG_3180  IMG_3181

Beställningen av belysningen var klar att hämta idag så jag tog en tur till Båtsystem. En rulle led-strip som skall sitta under bänken i pentryt. Två röda ledstrips till toaletten och navbordet.

IMG_3182  IMG_3183

En armatur som vi skall ha till läslampor eller kojbelysning, jag minns inte vilket….men antar att Malin har koll! Ett gäng brytare och USB ladduttag var det med också.

Allt ser bra ut och nu har vi ytterligare ett inköp avklarat.

Sedan ryktas det att pappa borrat lite mer hål idag 🙂

/Tobias, som jobbar inatt!

Förpiken nästa klar och pappa har varit tuff idag!

IMG_6054  IMG_6055

Styrbordssidans yttre takskiva var det första som jag började med idag, därefter var jag ganska nyviken på hur det skulle funka att klistra upp matta direkt på ospacklad plast. Har läst någonstans att man ibland kan se strukturen igenom men det verkar inte så!

IMG_6058 IMG_6060

Runt luckan går det inte att göra en hel bit så det får bli en skarv i hörnet och har fått hjälp av mamma att sy några band i vinyl som täcker skarven.

IMG_6061  IMG_6062

Tejpar upp remsan med dubbelhäftande tejp och sedan får den hjälp att hållas på plats av innertaket.

IMG_6063  IMG_6066

Den ena takskivan blev ju inte så bra och passade dess utom inte….så beslutat att gör om den blev ganska lätt trots allt. Använder den gamla som mall och sågar ut en ny skiva….

IMG_6077  IMG_6078

…som jag klär och monterar ombord. Därefter sätter jag hyllkanterna på plats med hjälp av….

IMG_6080  IMG_6081

…en kul grej som jag köpt på Bauhaus för länge sedan som gör det lätt att skapa skruvförbindningar i så kallade “pocket holes”. Väl inställd så borrar man…

IMG_6082  IMG_6087

..och vips har man ett skruvhål på skrå. Detta använder till att stabilisera hyllkanten i överkant. Tyvärr har jag missat att ta kort på det färdiga innertaket i förpiken så det får komma en annan dag.

IMG_6088  IMG_6089

Det sista jag gjorde idag var att tejpa upp lite kom ihåg lappar så jag inte missar att fixa det när innertaken är nere nästa gång.

IMG_6065  IMG_6067

Pappa har varit tuff idag och borrat massa hål i båten, eller åtminstone fyra. Två av dom är till dräneringen i sittbrunnen och för att kunna försänka för flänsen så borrar han med två olika storlekar och slipar bort för flänsen med hjälp av dremmel liknade slipstift. (Tant Ruts fotvårdssverktyg…)

Träskivan till vänster är pappas testskiva där han jobbat fram arbetssättet. Till höger är de färdiga hålen målade och klara så nu saknar vi bara en 48 mm lång hylsa så vi kan dra förskruvningen ordentligt.

IMG_6072  IMG_6075

Pappa har även mätt ut var däcksdräneringen skall sitta både på däck och vid vattenlinjen. Han kom igång riktigt bra med lasern och fick efter en del mätande ut att “här skall vi borra” och gör det och då skall….

IMG_6084  IMG_6085

….det komma 60 mm från skottet och mitt mellan skruvreglarna. Han är helt otrolig då det var exakt på båda. Kanske låter enkelt men det saknades bra mätreferenser vilket pappa fixat.

Tack för en produktiv dag pappa, du är ovärderlig!

/Tobias



Skruv som inte drar och lite innertak.

IMG_6031  IMG_6032

Häromdagen när pappa skulle montera luckan ovan vår koj så svor han till och meddelade att den drar inte. Vi funderade på hur vi skall lösa det hela och under tiden så sattes karmen i spänn med en tving. Idag skulle det åtgärdas och lösningen blev att pappa borrade rätt igenom och från baksidan borrades hålet…..

IMG_6033  IMG_6034

….upp till 13 mm så all sika i hålet försvann. Därefter pluggades hålet från utsidan…

IMG_6035  IMG_6037

…och hålet fylldes med glasfiberspackel som fick härda ordentligt innan det gjordes ett nytt försök med med skruven från utsidan. Denna gång med lyckat resultat och skruven drog som den skall.

IMG_6039  IMG_6040

Mamma kom förbi idag och tips på hur man kan göra hörnen med innertaksmattan. Efter en del laborerande blir det bättre resultat med den tekniken än den jag använde sist.

IMG_6049  IMG_6050

Hörnet klipps av och viks in utan att klippas upp.

IMG_6051  IMG_6052

Sedan viks det ihop och blir dubbelt precis i hörnet men det är inte så svårt att pressa ihop det hela så det gör inte så mycket. På bilden till höger är en av de två innertaksskivorna till förpiken den andra….

IMG_6053

…blev sådär bra så den kommer vi säkert behöva göra om, suck! Försökte sträcka lite vilket resulterade i ett veck som inte vill gå bort.

IMG_6042  IMG_6043

Allt var förberett och pappa kom och hämtade mig för att vi skulle hjälpas åt att montera mastringen. Då säger pappa “skall det inte sitta några block här i akterkant”, det var nära att vi missat att montera blockbyglarna. In och leta på “lagret” och ut och montera i mastringen. Vi tejpar fast dom så ingen skall ramla loss innan vi hunnit klart.

IMG_6045  IMG_6046

Tryckluftsspruta till mjukfog/sika är en ren fröjd. Vi tvättar rent och kletar sedan ut sika så det skall bli tätt. Vi  drar fast den med genomgående bult.

IMG_6048  IMG_6041

Som avslutning en liten bild på friktionsbeslaget till luckan i förpiken och min mamma som kom på besök ombord idag, trevligt!

Nu skall vi läsa saga!

/Tobias



Luckorna på plats

IMG_6017

Nu sitter alla luckor på plats!

IMG_6022  IMG_6023

Mycket sika går det åt i falsen men vi vill ju att det skall bli tätt. Den vaksame ser att luckan sitter med gångjärnen akteröver. Måste passa på att tacka för alla argument och tankar kring vilket håll den skall sitta på.

IMG_6020

Nu har pappa även målat kring bultarna till grabbräcket.

IMG_6021  IMG_6024

Själv har jag skapat en list till innertaket i förpiken. Nyttjar en befintlig list för att snabbt hitta inställningarna och fräser sedan hålkärlet i listerna.

IMG_6025  IMG_6027

Fräser sedan avrundningen på kanten och därefter snedsågas listerna (13°) för att det skall bli en bra vinkel med skivan i.

IMG_6028  IMG_6030

Väl ombord med slipade och färdiga lister börjar jag med att sätta ett antal tejpbitar som jag markerar på var listen skall komma. Sedan kapar jag till och skruvar fast, skruvar från baksidan.

IMG_6019

Vi fick idag besök av Lena som tog sig en titt ombord!

Kvällen har spenderats på Skarpe Nord i Kungälv och vårcupen med Tims klass, det gick så bra för dom att de gick vidare och fick spela sista matchen med start 21:30…. De kämpade tappert med förlorade tyvärr med 1-0.

/Tobias
