Gaslarm, pentryskåp, luckor och autopilotsinstallation.

IMG_8467 IMG_8468

Det är många kablar som skall in i gaslarmet med fjärravstängningen, med ett kopplingschema och ett hemmagjort färgschema i handen börjar jag skruva ihop det hela.

IMG_8469 IMG_8470

När alla kablar är på plats så sprayar jag med vaselinspray för bra kontakt över tid, innan jag skruvar fast grejerna så tar jag närbilder som jag kan ha som referens om jag skulle behöva felsöka….

IMG_8471 IMG_8472

…så kanske jag kan kika på bilderna för att se om jag gjort något fel. Det sista som jag gör är att trycka fast skyddskåporna. Nu är jag äntligen redo att montera….

IMG_8476 IMG_8477

…pentryskåpet ordentligt. Jag limmar inget då jag vill att vi skall ha möjligheten att plocka ner det om behov skulle uppstå. Skiljeväggen mellan pentry och salong skruvas med synliga…

IMG_8480

…skruv och för att göra det lite snyggare sätts skruven i en inredsningsbricka. Gillar egentligen inte synliga skruv men här går behovet av demonterbart skåp före.

IMG_8473 IMG_8474

För att luckorna skall stoppa så sätter jag en liten trekant i hörnet, det visar sig att mina hemmagjorda mothållsbleck inte fungerar längre utan jag behöver göra om dom.

IMG_8484 IMG_8485

Jag tar en bit aluminium som jag sågar till, biten under minskar risken för kast! Det nya blecket skruvas fast och nu fungerar det.

IMG_8487 IMG_8488

Väl ombord lägger jag en sträng brun sika och klämmer luckorna under spisen och kylboxen på plats. De första två luckorna är limmade, tjohooo!

IMG_8475

Pappa fick lite färg över så han målar lite kanter på luckan!

IMG_8482 IMG_8486

Här är specialaren till autopiloten som pappa jobbat vidare med, Niklas har som vanligt gjort ett kanonjobb med svarvningen så det passar ordentligt. Pappa gängar i tre fixeringsskruv så den inte kan ramla bort. I morgon fortsätter installationen.

/Tobias

Elkoppling

IMG_8375 IMG_8376

Pappa har monterat den nya bottenventilen. Vi pratade häromdagen om att vi skulle behöva driftsätta sjövattensystemet när vi fortfarnade står på land och nu, tack vare en tillfällig lösning kan vi ansluta vattenslangen för testning. På bilden till höger ser ni gassensorn i bakkant.

IMG_8377 IMG_8378

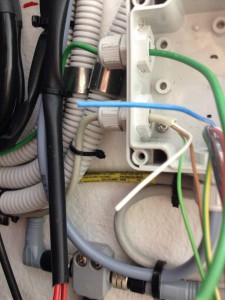

Detta är kopplingsboxen där vi förlänger kablarna till aktersstuvens gassensor och fjärravstängningsventilen. Jag använder mig av sk “fiskögon” som innebär att man bara behöver klippa kablarna i rätt längd innan…

IMG_8379 IMG_8380

…man trär på “fiskögat” och pressar ihop det hela med en lämplig tång. Det finns säkert specialtänger men jag tycker det funkar bra med en vanlig polygrip.

IMG_8381 IMG_8384

När man pressar ihop så tränger det fram lite vasselin ut längs kablarna för extra skydd. Detta är ett enkelt och bra sätt att få tåliga skarvar på kablar som man inte behöver kunna ta isär!

Det var allt för idag!

/Tobias

Gaslarmsramen klar för lackning!

Nu fick jag äntligen möjlighet att färdigställa ramen till gaslarmet, jag började ju för ett tag sedan med att limma ihop ramen och om det kan ni läsa här.

IMG_5727 IMG_5728

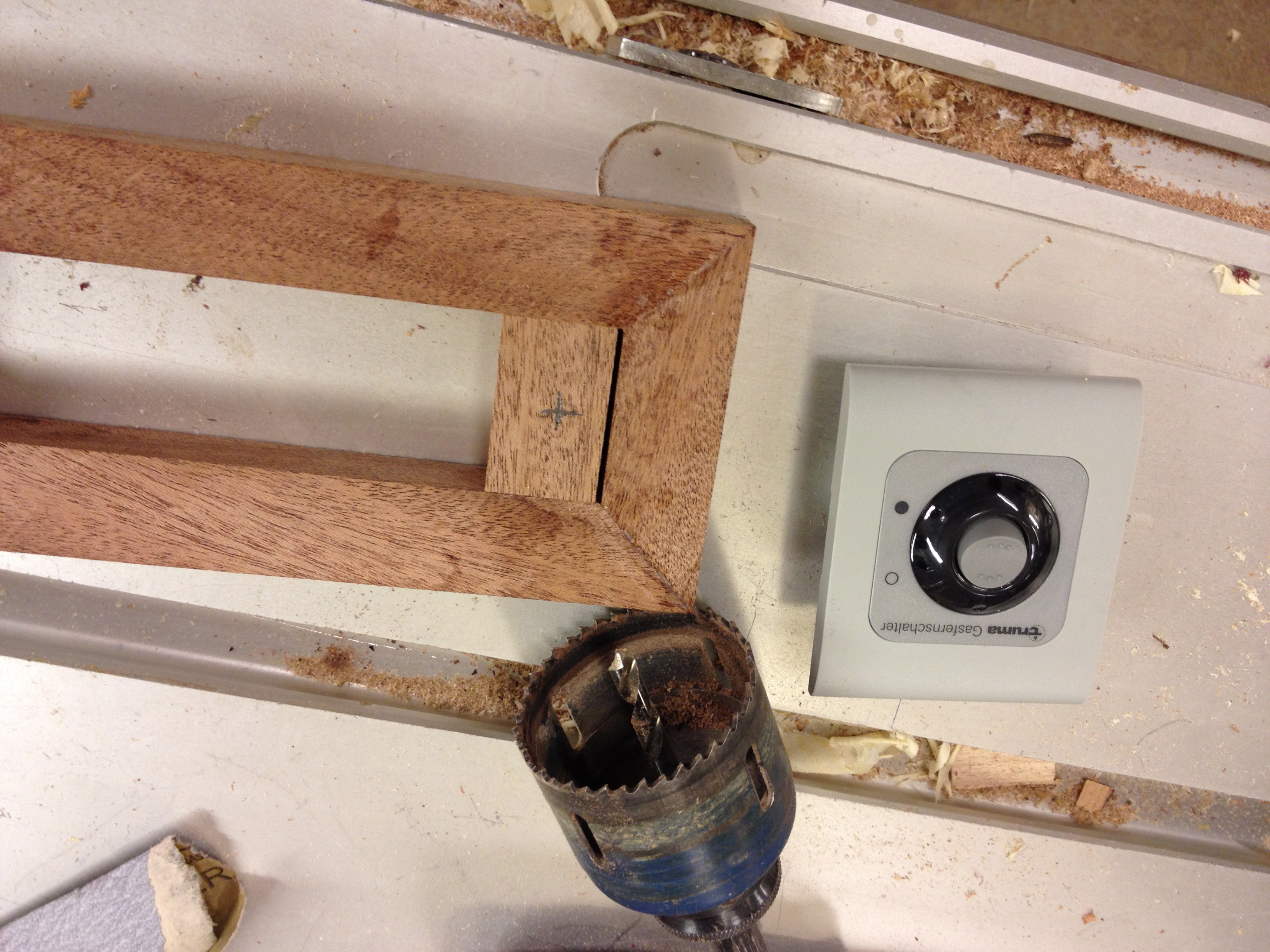

För att larmet skall få plats så måste jag borra ut ett hål och för att kunna centrera borret på ett bra sätt sågar jag till en liten kloss som centrumborret får stöd i. När centrumborret kommit igenom så vänder jag på det hela och borrar från andra hållet. På detta vis minimerar man risken för utslag och fliser

IMG_5729 IMG_5730

Hålet klart men det återstår lite mera urjackningar för att det skall passa ordenligt. Ett par snitt med feinsågen och sedan stämjärn så får…..

IMG_5731 IMG_5732

….grejerna plats i ramen, kanten fräses med en radiefräs på 3 milimeter. Nu återstår lackning!

IMG_5733

Nu visar det sig att jag måttat fel lite på djupet så kabelfästet i den runda delen sticker ner lite….suck! Men det löser vi genom att göra ett litet jack där den skall sitta!

/Tobias

Ett steg framåt och två tillbaka, tur att pappa går åt rätt håll…

IMG_5245

Idag kom svärfar ombord för en sista inspektion innan de ger sig av söderut igen, vi tackar så mycket för hjälpen och välkommen åter. Det finns säkert jobb till dig när ni kommer tillbaka…

IMG_5246  IMG_5247

Det första jag gjorde idag, och nästa det enda som tog oss framåt idag var att jag monterade listen i badrumsskåpet som skall hålla innertaket och därefter passar till skivan. Nu är den redo för att kläs med innertaksmatta. Vill ju även ha med mig innertaket utanför skåpet men det kräver att listen mot taket är med så…

IMG_5249

…jag tillverkar några meter list och går ut och börjar passa in den. Tillpassningen blir jättebra men sedan händer något när jag skall skruva fast den, den landar en bit ut från taken och den fina passformen är som bortblåst….så jag tappar lusten och tröttnar och tar en tidig kväll.

IMG_5250  IMG_5253

Tim kom ut en stund idag och var med, provade funktionerna på toaletten och det fungerade även för honom. Passade på att sätta lite avtryck med lite klotter på täckpapp, något för mig att kika på när det känns trögt!

IMG_5254

Pappa kämpar på och har nu nästan gjort klart all elslangsdragning ombord, slangen på bilden till vänster är till läslampa i överkojen i lillhytten. Pappa tycker att vi skall sätta en belysning i akterkant på kojen där den är som bredast.

IMG_5255  IMG_5256

Gasluckan har pappa gjort klar idag, det som saknades var en liten stödlist under som man kan ställa luckan på när man skall ha dit den.

Nu får det gärna bli lite varmare då vi har en del jobb som kräver plusgrader, så precis när som helst får våren komma!

/Tobias,

Lucka, gasledning och peke

IMG_5237  IMG_5239

Efter en kort sovstund efter nattens jobb så vill jag se hur luckan under handfatet blir, skruvar fast den med gångjärnen i ramen och trycker dit den ombord. Jag och blir mycket nöjd, nu skall den bara få sig ett sista lager lack innan slutmontering.

IMG_5235  IMG_5232

Niklas och Janne kom förbi idag och skulle greja lite med peket, stävskenan fick vi ju på plats häromdagen så det skulle bara vara att dra fast den med bultar. Vi grejade som tusan men fick inte in skenan på toppen, så fort vi drog åt så gick den ifrån, märkligt. Vi slipade upp hålen och testade igen men den kom inte in som det skulle ändå. Vi funderade och klurade och plötsligt ramlade polletten ner och jag inser att jag inte är på den översta bulten….så det kan gå! Bulten i rätt hål och vips så är skenan på plats som den skall.

IMG_5231  IMG_5228

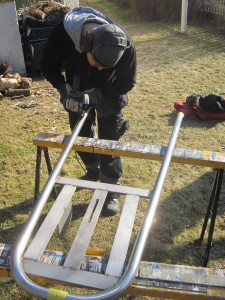

Efter en del justeringar på plats så kapar Niklas av rören, gubbarna tittar på…

IMG_5227

Vi kommer fram till att det behöver justeras lite i stävplåten för att få till vinkel på peket. Niklas och Janne tar det med sig och återkommer en annan dag.

IMG_5240  IMG_5241

Pappa har ju monterat gasledningen, har missat att ta kort på det tidigare men här kommer en liten fotoserie. Den är klammad uppe under däck med hjälp av lite aluminiumbitar och däcksskruven, snyggt som vanligt när pappa grejar. Kollegan Stefan påpekade risken med kopparrör som ligger och skaver och därigenom blir sprött och går av. Vi får kolla med någon expert på området, men som pappa sa det kan inte röra på sig speciellt mycket inne i slangen.

IMG_5242  IMG_5243

Här kan man se att det är förberett för två EmpirBus enheter, gasen går i den grå slangen uppe under däck. Fästet för läckagetestaren gillar jag skarpt!

/Tobias



Målning och gasledning

IMG_5148  IMG_5154

Efter en förmiddag med huspyssel var det dags att greja lite ombord, grundade det vita på skåpet igår och idag spacklade jag det med PP100 spackel. Garneringen till toaletten vill jag nu få klar så jag kan montera den. Börjar med att försänka för skruven innan jag experimenterar med sprutmålning.

IMG_5155  IMG_5163

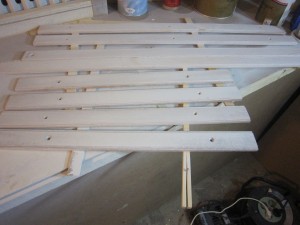

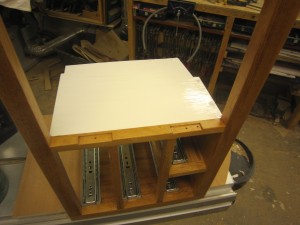

Grundar en omgång, mellanslipar och målar en vända till innan jag tar kvällen. Även skåpet får sig en omgång, det blir bättre efter spacklingen.

IMG_5164

Mixtrar en massa med inställningarna på sprutan och tycker jag får okej flyt på det hela…återstår att se när det torkat.

IMG_5158  IMG_5159

Pappa har vari med idag också, vet faktiskt inte vad han gjorde på förmiddagen men jag tror inte att han låg och sov ombord direkt….men på eftermiddagen hjälptes vi åt och drog gasledningen från boxen till spisen, vi matar in den i en grå flexislang som skydd. Kopparledningen är 8,3 meter lång och vi har mellan falskan och spisen 8 meter, det är lagom spill…..

IMG_5152

Svärmor var ombord och besiktigade toaletten och jag tror att det blev godkänt.

/Tobias

Nu är den j-la toan på plats, och lite mer elmontage!

IMG_5121  IMG_5140

Pappa har tillverkat och monterat sina slangfästen idag, blir riktigt snyggt! Och när han inte gjort det så har han småflinat åt mig och min förbannade toastolsinfästning….

IMG_5124  IMG_5142

Även de slangar som kommer ut genom akterskotten har organiserats idag, vi borde märkt slangarna direkt då vi knappt minns nu hur vi tänkt. Nästa steg är gassystemet, det innehåller en flaska-slang-reduceringsventil-soleniod-läckagetestare-gasledning-kran-slang-spis. Det är förberett för att dra gasledningen, vi planererar att lägga den i en grå 16 mm slang som vi klammar hela vägen.

IMG_5127  IMG_5132

Denna j-la toastol till att ta tid att montera…..arbetet fortgår och i vår strävan att få den så tyst som möjligt så vill vi ju undvika stomljud. På de två säkerhetsbultarna sätter vi en slang med syftet att dämpa ljud…..nu börjar det bli lite väl nördigt…..

IMG_5131

För att slangen skall kunna gå igenom skivan så måste jag borra upp bulthålen till 16 mm, för att göra det borrar jag först genom en skiva som jag sedan använder som styrning. Borren i mitten styrde inte då den var för liten.

IMG_5133  IMG_5138

Äntligen var det dags att limma ihop det hela, tar kontaktlim på ytorna och låter det ligga enligt instruktionen på burken. Sätter det i press och går sedan ut för att….

IMG_5139

…äntligen montera skiten…..Nu hoppas jag verkligen att detta ger resultat och att toaletten blir tystare!!!

IMG_5122  IMG_5145

Avslutar dagen med en omgång lackning och målning, skapade en enkel lacklogg då jag inser att det blir lite mycket att ha i huvudet annars…lätt att missa något också! En öl med ner  som omväxling gör det hela lite trevligare, det är ju trots allt lördagkväll!

IMG_5146

Insidan på skåpet vill vi ha vit, har grundat den idag men behöver nog spackla lite för det är en massa märken efter lite sågning.

/Tobias

Mera målning, lite plastning och sittbänk till duschen!

Kanonsåg  Rensågad lucka

Börjar dagen med att såga rent lufttrumma som vi plastade igår, fortsatte med luckan till gasboxen som skall få sig ett par lager matta på andra sida också.

Acetontvättat trumma  Redo för plastning och målning

Trumman slipas ordentligt och tvättas i aceton så fägen förhoppningsvis skall få ordentligt fäste. Lägger upp det ombord för plastning och målning. Vi fick en bister erfarenhet igår då hela huset luktade plast långt in på natten trots stängda dörrar mot verkstan. Detta gör att vi är väldigt skeptiska till att kunna sprutlacka i källaren, de som skall målas med vattenbaserat funkar ju men inte lacken. Ett litet bakslag men jag  tror att vi skall finna en lösning på det också!

Plastat  Göran kämpar på

Medan svärfar slipar och spacklar ytterligare en gång på ytorna på toaletten så passar jag på att plasta baksidan på luckan.

Mask är bra att ha  Nu blir det bra

Denna gången hoppas vi på att det skall bli bra, har ni hört det förrut….men nu blir det bra! Kanske att vi behöver stryka området kring ventilen en extra gång (det är ju den ytan man ser direkt man kommer in).

Halva designgruppen

Haft möte med designgruppen angående lådorna, de fick nästan godkänt. Malin frågade varför inte lådsidorna är högre och jag hade inte något bra svar….det håller inte att säga att virket erbjöd inte mer höjd  än så…  Kommer att göra två nya lådor med fullhöjd på sidan, återigen gör om och gör rätt! Skit att man inte kan tänka på allt direkt!

Onödig fals  Fräser en i taget

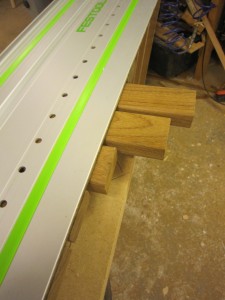

Gör om och gör rätt igen….tänkte ju om under processen med sittbänken till duschen vilket resulterade i att jag fick byta ut några bitar i bänken. Falsen jag fräste behövdes inte. Tar loss en bit i taget och fräser kanterna…

Rundar spetsen med sandpapper  Skena är kanon

…och rundar av spetsarna med sandpapper för att inte få stickor i rumpan. Jobbar som vanligt med bitar med ett visst övermått som jag kapar av efteråt.

ajdå, men lim fixar till det  Snedsågat

Tyckte det skulle vara snyggt med en liten kant undertill på bänken, hade först tänkt att såga ut två bitar och lägga på varandra men under resans gång tänker jag om…tänker att en liten list som böjlimmas på framkant ger en snyggare yta och kanske ännu snyggare om den lutar lite…Snedsågar listen i justersågen….

Frånsågar kilen  Vattenspray får limmet att skumma ordentligt

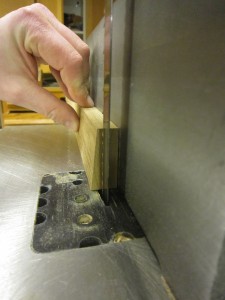

…och sågar loss den lilla kilen på bandsågen. Tycker att det är säkrare att göra såhär istället för att hantera små bitar i maskinerna. Sprayar på lite vatten för att det skall skumma ordentligt och fylla alla skrymslen bakom listen som böjs efter stödlisterna.

Många tvingar  skumt lim

Många tvingar behövs det för att det skall bli bra, limmet skummar som det skall. I morgon får vi se hur det blir!

Tim skapar  Gubben klar

Hade fint sällskap under kvällen, Tim gjorde en gubbe under tiden som jag höll på med bänken!

Tack för hjälpen Göran, ha en bra resa!

/Tobias

Låda, gasbox och lufttrumma till motorn

IMG_4486  IMG_4487

Mycket tankar har lagts på detta….nästan för mycket men jag gillar lösningen så jag vill gärna få till det som jag tänkt. Gör en fräsmall för handtaget, sågar fram mallen med bandsågen efter linjerna. Det är inget som är självklart hur det skall se ut!

IMG_4488  IMG_4489

Här syns att jag fräst från baksidan också, det är i det hålet som beslaget skall komma fram. För att det skall funka så måste jag fräsa bort lite på lådans kant så beslaget får plats.

IMG_4490  IMG_4491

Något sådant här är det tänkt! Tanken är att man med fingrarna trycker upp blecket som därmed släpper från kanten under så man kan öppna lådan. Får finlira lite mer på handtaget eftersom pappa inte fick upp lådan…ett litet bakslag men så kan det vara när man håller på med produktutveckling…

IMG_4492  IMG_4493

Pappa kom förbi och tänkte jobba lite, detta gjorde att jag la om mina planer lite grann och fortsatte med luckan till gasboxen. Åkte ner till Rutgerson och hämtade ut några vridbeslag som de normalt använder till deras portlights men vi har tänkt att använda dom till vår gasolbox. Bockar om fästet så det passar oss och borrar hål i beslaget så jag kan bulta fast dom.

IMG_4494  IMG_4496

Detta funkar bättre än jag trott, skruvar fast de bockade beslagen runt luckan…

IMG_4500  IMG_4505

…och justerar in luckan. För att den skall bli styv nog för att sluta tätt ordentligt så lägger vi en trekantslist runt kanterna som förstärkning.

IMG_4506  IMG_4507

Nu är den redo för ett lager plast, pappa skär till glasfiber!

IMG_4515  IMG_4514

För att det inte luckan skall slå sig under plastningen (plastar ju en sida i taget vilket gör att det finns risk för det) skruvar vi fast det hela i bänken vi jobbar på, en plastfilm mellan gör att det inte fastnar.

IMG_4503  IMG_4504

Pappa har gjort en trumma till tillluften på motorn, det skall gå två 75 mm slangar från motorrummet och ut under dubbelkojen och genom akterskottet. Därefter skall det stiga upp till precis under däck i denna trumma. Detta för att om vi får vatteninträngning i stuvfacken så skall det inte rinna in i inredningen utan det skall fungera som en vattentätt skott där mellan. På detta vis hoppas jag på att vi håller oss flytande längre.

Trumman formas med hjälp av en formplywoodskiva som vaxas med formvax för extra släpp.

IMG_4508  IMG_4513

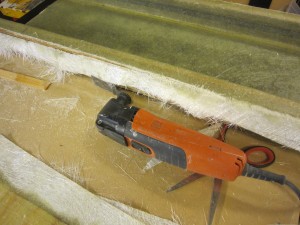

Avlutar dagen med ett plastningspass, gasboxluckan samt trumman får sig ett par lager matta. Fick häfta fast glasfibern på flänsen som skall vara ner mot skrovet, den var lite bångstyrig och ville böja upp sig hela tiden!

/Tobias



Inköp av gassystem och lite annat bra att ha!

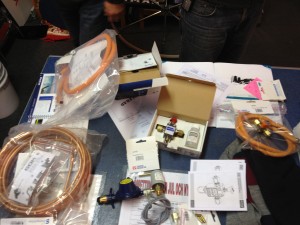

Ytterligare ett system inköpt idag, efter stort tålamod av Joel på Viking Yachting kommer jag därifrån med en kasse grejer som skall funka. Många delar som skall funka ihop, reduceringsventil, avstängningsventil och läckagetestare och däremellan slang som kan vara pressad eller inte…men det blev med slangklämmor med motiveringen att blir lättare att finna enbart en slang att byta med om behovet skulle uppstå.

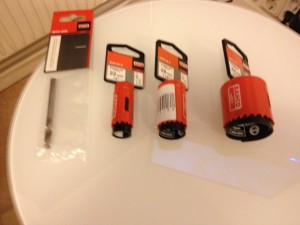

Ett gäng hålsågar blev det idag, har tröttnat på slöa hålsågar. Duschventilen var ett impulsköp, skall se om jag kan använda den till vår dusch på något sätt. Saknar ett bra nät för att samla hår innan det går in i avloppet.



Ny anteckningsbok, det blir många skisser och de skall vi nu försöka samla på ett ställe så vi kan titta tillbaka på de när vi blir gamla…

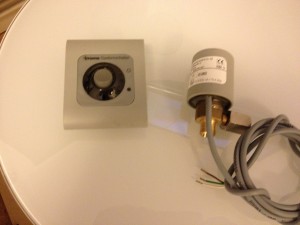

En fjärravstängningsventil till gasflaskan känns bra, hoppas på att finna något sätt att utnyttja EmpirBus systemet i detta då vi vill ha två gasdetektorer, en i akterstuven och en inne vid spisen kopplade till avstängningsventilen. Letar efter en lämplig detektor, kikat runt på nätet utan att finna något självklart.

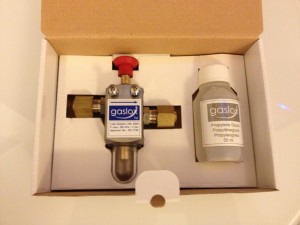

Läckagtestare bör man ju ha, skall monteras i gasfacket tillsammans med övriga grejer. Avlutade dagens frivakt med ett besök på OperaDivan, måttade in var skrovventilerna skall sitta så vi har det klart för oss. Passade på att ta lite andra mått, fick även en kopp te och en lussebulle och lite ny insperation till bygget efter sköna diskussioner!
