Kategoriarkiv: Lillhytt

Hytten babord akter som innehåller en våningskoj.

Septiktank på plats, slipat och spacklat på babordssidan samt besök av Elvis

Idag har svärfar varit med och grejat så nu är babordssidan i lillhytt och salong färdigspacklad, slipad och är redo för innertaksmatta.

På ett ställe behövde han bygga upp en kant för att det skulle se bra ut. Använder träbiten som riktbräda.

Själv har jag meckat med septiktanken, den gick in i allfall vilket alltid var en start. Tejpar på ett liggunderlag på den sidan som ligger mot skrovet i syfte att ta bort lite ojämnheter. Får byta den till ett tunnare då tanken inte kom ner till den höjd den är gjord för.

Planen är att tanken skall stämplas på plats med diverse lister och en hylla den står på . Hyllan skall även fungera som upphängning för tömningspumpen till tanken.

Kvällen ägnas åt att skapa hyllan och hänga upp pumpen, behöver införskaffa M6 vagnsbult för att helt kunna färdigställa installationen. Det är trångt under tanken men det får plats.

Pappa har lackat insidan på ramarna till motorrumsluckorna och sedan fortsatt med isoleringen i maskinrummet.

Jag har ju lite som tradition att fota besök ombord och idag var grannens katt nere och hälsade på. Elvis som han heter skrämde mig då han plötsligt kom tassande från akterkojen precis bredvid där jag låg på knä och grejade.

Ett inte fullt så skrämmande besök stod Jörgen för som kikade förbi efter en arbetskväll på slipen, trevligt avbrott i arbetet!

Tack alla för god support under bygget!!

/Tobias

Lillhytt och akterhytt snickeriklara!

Det som ser ut som en rät vinkel behöver kontrolleras och då visar det sig att det inte är det…gör en mallbit för att testa vinkel mot och sedan börjar kapningen av listen. Då jag helt saknar något bra att ta mått ifrån så får jag ta det lite försiktigt….

…och kapa en bit i taget. Bilden till vänster visar hur det blev när jag glömde sätta tejp på snittytan, trist med det visar sig att det skulle sågas bort ända. Många vändor till kapsågen i verkstan blir det innan listen går dit.

Denna listen stöter mot en svängd list vid garderoben och går med en liten vinkel i mot skottet.

Med ett par tvingar på så passar det som det skall så nu är den klar för montering, dock behöver ändarna på listen få sig ett lite lack innan.

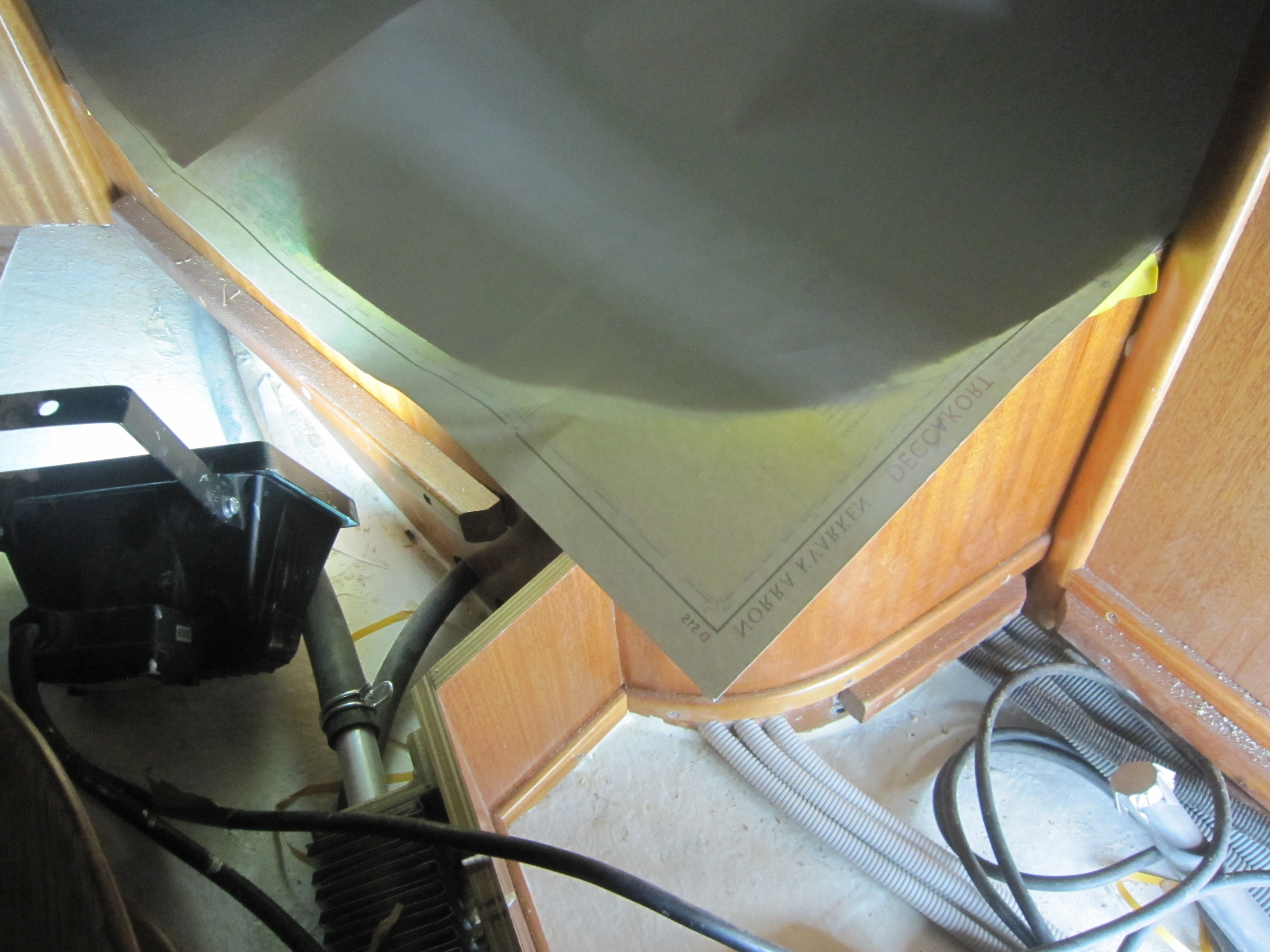

Nästa list på tur är motsvarande i akterhytten, här prövar jag med att malla av kurvan med papp för att få ett mått att utgå ifrån.

Det funkar bra och vips så sitter den på plats!

Nu återstår endast ett ställe i akterhytten som skall fixas, det är ovan septiktanken bakom toastolen. Där blir det en liten hylla i akterhytten. Börjar med att göra en botten och sedan gör jag en testbit för att kolla vinkarna och efter…..

…en del justeringar så är mallen klar. Överför det på listen och kapar….

…och justerar in det hela. Nu är det klart i både lillhytten och akterhytten så min tanke var att avsluta dagen med ett städrace i salongen så jag kan jobba vidare där vid nästa tillfälle men….

…våra pojkar drog upp till farmor och farfar så Malin kom ut och gjord mig sällskap och städade….

…..och samlade ihop alla verktyg. Hon flyttade även in allt på ”lagret” i förpiken.

Till er som undrar vad pappa gör så håller han just nu på med en pergola till Sinnenas Trädgård här i Marstrand. Den tar lite plats i verkstan men nu är den klar så i morgon skall den flytta över till trädgården.

Känns gott att ytterligare två utrymmen är snickeriklara, nu kliver vi in in salongen! Toaletten kan vi inte göra klar ännu då vi väntar på leverans från Italien med mantågsstöttor, när dom kommer så gör vi klart toaletten också!

/Tobias

Listat klart i lillhytten

Liminingen blev bra och efter lite justeringar på plats så ser det bättre ut, fortsatte sedan med nästa list bit…

…som var den översta biten. Som synes så jobbar jag ofta med lister med övermått. Det ger utrymme för mera justeringar och sedan när den passar så kan man anpassa linjen så den turar ihop med de andra listerna. På bilden till höger syns ett idiotiskt försök till att gå en genväg. Jag hade tänkt att kapa listen med innertaket på plats men inser att detta är ju hur korkat som helst. En liten skada i innertaket och all tidsvinst är som bortblåst, tänkt om och gör rätt.

Skruvar ner innertaken vilket tog säkert 1 minut och sedan var det betydligt enklare att få till listen. Nu är alla lister i akterkant klara för slipning, fräsning och lackning.

Lite suddig bild kanske mendet syns att jag gjorde en mall. Jag hade först tänkt att göra denna list i en bit men inser att det blir inte bra så den fick bli tvådelad. På bilden till höger syns min radiemall, locket på en plastic padding burk som jag sågat av.

Varvet har ritat med en spritpenna för att markera hur långt ut de skall gå med slipningen inför plastningen och ibland vill jag ta bort det för att inte få så breda lister. Rengöringsdukarna kommer väl till pass.

Det sista snickeriet att göra i lillhytten är listen till underkojen. Jag hann bara fundera lite på hur jag skulle gå till väga innan svärmor var tvungen att åka. Hon har passat Elis idag så jag har kunnat jobba lite!

Eftermiddagen inne har jag ägnat åt elritningar och kabelmärkning, tackar Peter för input, får nog bli najning med mässingstråd…

Kvällen skall nu ägnas åt städning i verkstan, det pågår tydligen någon turnering på radio som kanske kan underhålla lite…

/Tobias

Garderobstopp och lite lister i lillhytten

För att kunna mäta av och kapa på rätt ställe behöver jag räta ut vinkeln på listen lite. Här har jag lite tur och inser innan jag kapar att jag gjort en tankevurpa, skönt att jag dubbelkollade ordentligt innan. Tejpar i snittet för att förhindra urflisning när jag sågar.

Kapar med ett litet övermått vilket ger möjlighet för lite små justeringar på vinkeln. Den stående hörnlisten får kapas för att kunna få dit listen. Jag sätter tejp på listen som skydd mot skav och använder sedan den tunna japansågen och sågar mot listen.

När allt är tillpassat så klämmer jag fast och fixerar listen med tvingar undertiden som jag skruvar från insidan. Klart!

Idag har Malin jobbat hemma så vi har fikat ihop på trappan, sommaren har kommit till Marstrand.

Listningsarbetet i lillhytten tar lite tid…Det är många vinklar och olika förutsättningar överallt. För att slippa göra om den stående biten till vänster så limmar jag i en bit i hörnet. (det är det som sker på bilden till höger)

/Tobias

En leverans, lite vedproduktion samt en del hål i skrovet!

Dagen börjar med ett samtal från Niklas som meddelar att han har vår septiktank lastad och klar för leverans och undrar om vi vill ha den hemkörd vilket man inte kan tacka nej till. Tanken ser fin ut och det är nästan synd att den skall byggas in 😉

På bilden till höger ser vi utloppen från tanken, vi har valt att göra två, ett till däck och ett överbord för att inte behöva komma ihåg att öppna några ventiler.

Såhär ser det ut på toppen av tanken. Det grövre röret är tilloppet, det mindre är avluftningen och i mitten sitter tankgivaren (här pluggad för provtryckning). Anledningen till att vi placerat allt i manluckan är att vi vill ha så stor tank som möjligt och som det är gjort nu kan vi montera manluckan efter att tanken kommit in i sitt utrymme bakom toaletten.

Pappa fortsätter med håltagning ombord. Märker ut efter sågmall och borrar sedan ett kontrollhål i mitten….

…och börjar sedan såga. Tejpen täcker hela ytan som sticksågen kommer i kontakt med för att förhindra skador på skrovet. Det är knappt att bladet når igenom men efter….

….en del sågande och trixande så var det klart och plötsligt har vi utsikt från båten.

Här syns ett ”hål” och onekligen är det tjockt och var vi än borrar/sågar hittar vi inga tendenser till slarv, allt är mättat ordentligt och inga tecken delaminerings problem.

Jaha, då kommer vi till vedproduktionen….jag har haft oflyt idag och gjort en del tabbar som resulterat i tändved inför kommande vinter. Men trägen vinner och tillslut började det släppa och arbetet gick frammåt.

På bilden till vänster sågar jag bort falsen på baksidan för plastningen på skottet, här får man tänka sig för så man inte får kast i sågen. Jag tycker att det känns tryggare med stöd av splitterkniven. På bilden till höger återstår slipning och fräsning av kanten på listen men det tar jag alltid sist när det är helt klar.

Här syns listerna i lillhytten, de behöver vara lite grövre än i akterhytten då plastningen här går längre ut på skottet.

Nästa snickeri i lillhytten är toppen på garderoben. Jag fick sågat till skivan och ta fram listen som skall passas in runt kanten men sedan var det slut för idag!

/Tobias

Gör om och gör rätt på takskivan, skrovventiler och lister i lillhytten.

Igår var jag så nöjd när jag var klar med alla innertaksskivor. Idag skulle de monteras ombord och den ena i lillhytten passar prefekt men med det lilla felet att den var klädd på fel sida….suck! Har väntat på att det skulle hända och nu kom det väldigt olägligt en lördag och ingen mer innertaksskiva på lagret så för att komma vidare behöver jag återanvända samma skiva. Detta skapar massa jobb med att få bort den gamla, slipar med grovt sandpapper och skrapar sedan bort resterna av limmet.

Baksidan får sitta kvar för där skall jag ju ändå isolera. Den nyklädda skivan passar ju också bra.

Vi har idag funderat på var i höjd vi skall placera skrovventilerna. Efter att pappa tjepat upp en linje som skall motsvara den vita linjen som finns original kommer vi fram till att….

…vi måste höja den lite. Nu vet vi var de skall sitta i höjd och i morgon skall vi såga upp hålen.

Pappa har idag gjort två brickor till bockarna till fockskenan, på bilden till höger så testar han om hålbilden är den samma på bägge vilket det visar sig att det är.

Två brickor klara, nu skall vi bara få hem skenan från Seldén så kan vi montera dessa också.

Jag har själv ägnat kvällen åt lister i lillhytten men i akterkant på hytten har vi en täckskiva som jag får klura ytterligare en stund på hur jag skall göra för att det skall bli bra. Började med en enkel list och den blev bra men sedan…

…när jag gick vidare så fick jag inget flyt så när Malin ringde ut till mig och sa att det börjar en engelsk deckare på Tv:n så var det lätt att stämpla ut för dagen. Hoppas på bättre flyt i morgon!

/Tobias

Diverse innertak, lister och en lucka.

Missade ju igår att ta kort på det innertak som blev klart i lillhytten så här kommer det.

Efter en trevlig förmiddag med Tim i skolan så kom jag hem och passade på att nyttja några timmar till båtbygge. Har ju sedan tidigare en hög med skivor som skall kläs och idag blev det gjort. Har lärt mig att när jag skär skyddspappen runt gäller det att se till att man verkligen skär igenom för annars blir det problem när den skall dras loss. Det funkar oftast att bra dra isär skyddspappen med fingrarna om det inte skurits igenom helt då det är en liten rits i pappen.

När vi specificerade vårt köp mot varvet så sa vi att vi ville ha med alla böjda lister och med det kom en hel hög med lister som vi måste reda ut var se skall sitta. En del är ganska enkla att se var de skall sitta medan andra är det lite svårare med. Vi får ju inte göra fel.

Den list som jag sökt idag är en 90 graders list som skall sitta på toppen av garderoben i lillhytten. Jag har två som som är lika men skiljer lite i längd så det gäller att reda ut vilken vi skall ha så man inte kapar fel.

Avslutar med en bild på luckan till septiktanken som pappa gjort klar för montering ombord. För att kunna montera den behöver vi bli klara med tanken och dess tillbehör ombord.

/Tobias

Koppen till förpiken och lite innertak i lillhytten

För att slippa rita direkt på trät tejpar jag där koppen skall sitta. För att fästa fräsmallen gör jag som vanligt och sätter dubbelhäftande tejp på baksidan men…

…eftersom jag inte har lust att laga skador i dörren säkrar jag med en tving också. Tvingen gör att jag inte kan fräsa allt på en gång.

När fräsningen är klar testar jag så att det ser bra ut, tar bort mallen och märker att koppen inte bottnar utan ytterligare justeringar.

Limmar den med brun sika och hoppas att den skall sitta!

Nästa hytt att färdigställas är lillhytten. Börjar med att skruva upp garnetringen i överkojen så jag kan sätta listen för den yttre innertaksskivan. Använder sedan den innertaksskivan som jag gjort sedan tidigare som mall vilket underlättar. Sedan har jag väldig tur för jag mäter fel med resultatet att min marginal som jag tänk justera in på plats försvinner och skivan passar prefekt direkt! Ett fel som blev rätt!

Klär skivan och monterar den och den bredvid på plats när jag kommer tillbaka efter en tur till lackversktan. Svärföräldrarna kommer hem på söndag så jag behövde komma dit och återställa, tack för lånet!

Den ytan som jag kontaktlimmade för ett tag sedan fick sig idag ett lager vitt så att jag kunde….

….fortsätta malla innertaktsskivan. Hade hoppats på att kunna klä den idag men det fick bli kalasförberedelser i stället då Tim fyller 9 i morgon!

Och till er som undrar vad pappa har gjort idag så har jobbat på som han brukar men det har missats att ta kort på det så det kommer en annan dag!

/Tobias

Innertaklister lite här och där

I jakten på en knarrfri inredning under segling så lägger jag en sträng sika bakom listen i tron om att det hjälper….vi får se om det funkar!

Skruvålen i innertakslisterna skall pluggas för att ge dolda skruvar. För att underlätta pluggborrningen så brukar jag använda mig av lister med samma mått. Jag ställer djupet så det blir 1-2 mm kvar i botten som håller pluggen kvar.

I och med att pluggen sitter kvar på trälisten så är det lätt att sätta pluggens fibrer i samma riktning som listen.

Träklubba och ett brett stämjärn tar bort pluggen. För att kunna ta demontera listerna om behov skulle uppstå utan för stor inverkan så har jag valt att inte limma pluggarna utan lackar fast dom.

Förpikens innertakslister på plats.

Lillhyttens och den korta över fåtöljen i akterhytten är också på plats och alla pluggar har fått sig ett lager lack.

/Tobias

Rensågning av garnering i lillhytten och lite belysning och andra beslagsfunderingar.

Innan dagens arbetspass på mitt ”riktiga” jobb så han vi med en stund i båten. Sågar rent garneringen i lillhytten så nu kan den skruvas ner och slipas så den är redo för målning.

Vi hade en stunds planering tillsammans ombord idag, fick beslutat var/hur vi skall sätta belysningen. Nu kan vi gå vidare och beställa följande av Båtsystems grejer:

Den till vänster vill vi ha 3 st av till salongen samt 1 st till fåtöljen i akterhytten, fast vi vill ha vit skärm, Opal 9460 heter den. Den till höger tänkte vi ha som kojbelysning, Tube D3 heter den.

Som takbelysning vill vi ha led-spots totalt 4 st över bordet, två på var sida om masten, sedan tänker vi oss även 2 st över diskhoarna och 2 st utanför dörrarna till akterhytterna. Detta vill vi komplettera med ett par strategiskt placerade röda led-spotar för att använda vi nattsegling. Inne i hytterna vill vi ha två likadana men med brytare på.

Vi planerar att sätta ljusslang längs med skrovet, under skåp samt i garderoberna på de ställen som vi känner att det behövs på. Det kommer gå åt ett antal meter

Vi har även beslutat vilka lucklås vi skall beställa, de blir dom som vi nämnt tidigare, se här. De kommer från Onmar, de levererar även de dörrtrycken som sitter original i Divorna av senare modell. Nu återstår att hitta luckbeslag till motorrumsluckorna som kräver lite mer stängningstryck.

I morgon blir det till att summera ihop och lägga en beställning.

/Tobias
