Elsystemet



Pratade med Torbjörn på Trigentic/Empirbus häromdagen om att jag inte riktigt förstod hur stort vårt system är, han skickade över en exempelfil på liknande system som referens. Kikade igenom det som hastigast när jag var hemma igår, sakta sjunker det in men det blir nog fler samtal innan vi fattar hur man gör! Bilderna ovan visar programmeringen kring två kanaler. Man väljer kanal och programmerar den individuellt med de egenskaper man vill ha, om jag fattat något…. Skall försöka göra detta på ett begripligt sätt framöver.

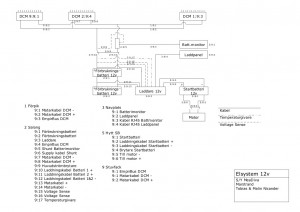

För att lättare kunna programmera så tror jag att vi har nytta av att rita upp systemet, det är ju något som vi ändå vill göra och i detta fallet blir det ju gjort innan. Försöker få till en märkning enligt tidigare tankar och än så länge så verkar det funka!

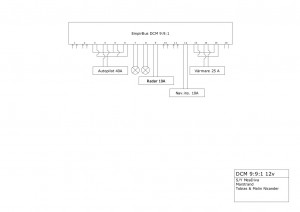

Varje port på enheten ger max 10 A i den enhets konfigurationen vi har där av parallellkopplingen av fyra portar till autopiloten och tre till värmaren. Vi får göra ett schema per enhet för att underlätta programmeringen.

/Tobias
