Kategoriarkiv: Navplats

Dörrar, ventiler, lillhytt klar, pentryinredning, navbord, duschtest, fendermatta,Pärlan och kylboxsluckor

IMG_9401 IMG_9402

Dörrarna var ju förberedda i verkstan så de var bara att köra igång, ivrig som jag var satte jag dörren på plats och….

IMG_9403 IMG_9405

…markerade ut var gångjärnet skulle sitta. Borrar för en skruv i varje gångjärn och skall sedan testa och inser att jag hängt den upp och ner, hoppsan så det kan bli! Vänder på den och gör om proceduren och då fungerar det bättre. Monterar dörrhandtag och lås, fortsätter…

IMG_9406

…sedan med dörrstopparen. Jag skruvar fast haken i skottet och sätter en tejp på bygeln för att ”föra” över bygeln till dörren.

IMG_9407

Ventilerna i akterhytten på plats.

IMG_9408

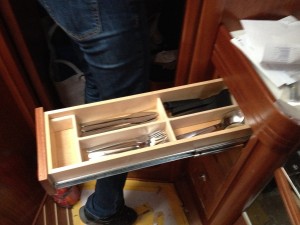

Madrasser och bäddmadrasser på plats i lillhytten, killarna kan flytta in.

IMG_9409 IMG_9410

Pentryinredingen på  plats, porslinet flyttar in för säsongen.

IMG_9412

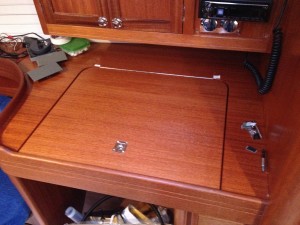

Navborskivan monterad, det gick knas med en skruv så jag får borra bort den och hoppas på det bästa.

IMG_9413

Malin monterar killarnas prylfack!

IMG_9415

Vi testspolar duschen, fungerar bra.

IMG_9419

Nattlampan i pentryt på plats, nu sitter alla innertakssivor uppe igen.

IMG_9417 IMG_9418

Montering av durkbeslag, brun sika under döljer den kassa fräsningen!

Detta var från igår, nu kommer vi till dagens arbeten!

IMG_9420 IMG_9421

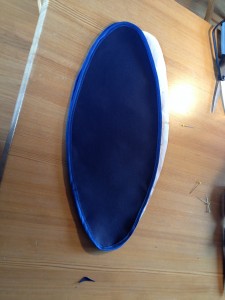

Besök i syverkstan, mamma hjälper oss med diverse syarbeten. På bilden till vänster syns fendermattan och på bilden till höger syns två mörkläggningsgardiner. Tack för hjälpen!

IMG_9424

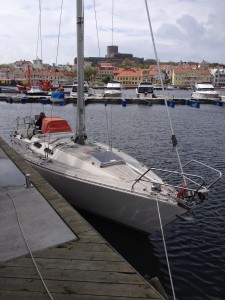

En del av dagen idag har ägnats åt att sjösätta och rigga mamma och pappas båt Pärlan! Allt har gått bra trots ett mindre missöde på vägen.

IMG_9425

Väl ombord så mallar jag hyllor till akterhytten. Dagens kvällspass…

IMG_9426 IMG_9427

…ägnas åt limmning av kylboxens luckor. Först drar vi muttrar på undersidan beslaget och duttar sedan på sika.

IMG_9428

Ungefär här tar batteriet i kameran slut så resten av kvällens arbete kan inte dokumenteras!

/Tobias

Försegelskydd, Pärlan och diverse annat!

IMG_9345

Kapellmakaren kom idag igen, denna gången skulle vi ta lite mått på segelskyddsrullarna. Det blir några meter att sy!! Efter att det var klart flyttade jag mig till…

IMG_9346 IMG_9347

…verkstan och började greja med lite blandat. Fixade till den limmade flisen och satte gångjärn på navborsluckan innan pappa kom och hade allt klart…

IMG_9348 IMG_9350

…för fix med Pärlan, vi har lovat att hon skall vara sjösatt och riggad innan vi lämnar. Framkörning, avplockning av ställning och tvättning av skrovet gjordes i en följd och det hela flöt på bra. På väg hem kikar vi in…

IMG_9353 IMG_9355

…hos Filip som precis fått leverans av duken till vårt sittbrunnskapell.

IMG_9362

Efter middagen så åkte vi tillbaka till och påbörjar polering av skrovsidan, även det flyter på bra och när det är klart gör vi ett litet pass ombord…

IMG_9363 IMG_9364

…på Mea där jag monterar ramen kring nödutgången. Därefter markerar jag lite urtag i taklisten i akterhytten, den behöver justeras för att ramarna kring ventilerna skall gå in ordentligt.

IMG_9365

Sophinksyddet kommer äntligen på plats.

IMG_9366 IMG_9368

Likaså garderobsstänerna i både förpiken och…

IMG_9372

…lillhytten. Dagen avslutas med att…

IMG_9375

…durken i garderoben i förpiken kommer på plats.

/Tobias



Skåp, lådor och pappa kopplar vidare…

IMG_7973 IMG_7974

För att kunna limma fronten mot lådan så sågar jag ut hålet, det är lättare att testa om det passar med en front utan låda! Jag använder dubbelhäftad tejp för att hålla stödbitar som sågbladet går mot. Efter en stunds kraftigt oväsen…

IMG_7975 IMG_7976

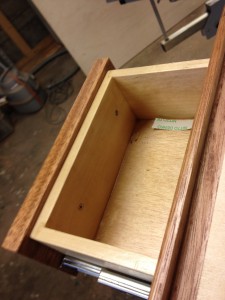

…lossar skivan och ramen och luckan passar 🙂

IMG_7977

Inne i verkstan limmar jag på ramen mot lådan och fortsätter sedan med att skruva fast lådfronterna på lådorna! När alla fronter är fast gick jag ombord…

IMG_7978 IMG_7979

,,,och skapade en hylla som lådhurtsen står på. Här gäller det att det sitter ordentligt för det är ganska tunga grejer. Navlådorna på plats och fortsätter glatt…

IMG_7980 IMG_7983

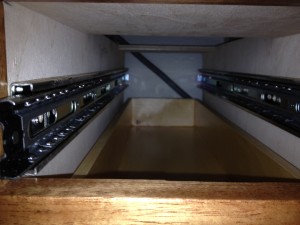

…med pentryt som visar sig vara lite för stort. En snabb justering och det går in och står bra på sin hylla.

IMG_7984 IMG_7985

Sedan visar det sig att jag varit lite för optimistiskt med längden på översta lådan, den tar i gasledningen som passerar bakom. Efter en del justeringar på lådan innerkant testar jag igen men…

IMG_7987 IMG_7988

…den går fortfarande inte in 🙁 Sedan hann jag inte mer idag så fortsättning en annan dag!

IMG_7982

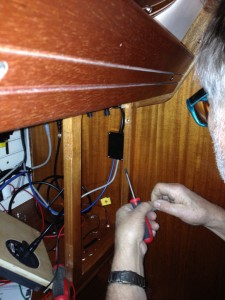

Pappa kopplar vidare, vet inte var han hittar allt att koppla!!

/Tobias

Vattnet klart! Handfat på plats och lite lådmontering

IMG_7926 IMG_7941

Idag kan vi stryka vattensystemet från att göra listan, nu är alla kopplingar pressade och allt är monterat! Idag sattes även handfatet på plats…

IMG_7928 IMG_7942

…och ljuslisterna till navbordet limmades fast på en bärskiva för enklare montage. Elutagen under navskåpet hängdes också upp, det är en skön känsla att saker och ting börjar bli klara!!

IMG_7927 IMG_7935

Jag stukade foten lite lätt i dag så jag ville inte klättra för mycket ombord så jag lät bli att greja vidare med lejdaren utan fortsatte med lådorna. Låsblecket monteras innan lådan sätts i sina beslag, på de smala lådorna får jag bricka under för att det inte skall kärva för mycket.

IMG_7929

Pentryhurtsen lådfylld! Nu saknas luckan…

IMG_7930 IMG_7932

…som snart är på plats!

IMG_7934

Här är skåpet som skall fällas in framför fåtöljerna!

Det rullar på och vi ser fram mot sommaren seglats! Tack pappa för ovärderlig hjälp!

/Tobias

Porslin, navskåp, diskdusch samt lejdare!

IMG_7904

Vi har bestämt hur porslinet skall stå, nu skall vi ”bara” göra en inredning som funkar!

IMG_7905 IMG_7906

För att pigga upp lite så hängde vi upp skåpet vid navplatsen, tekniken är…

IMG_7907 IMG_7908

…inkopplad och GPS ger en position 🙂 Skåpet skall fyllas med Pilotböcker 🙂

IMG_7909 IMG_7910

Pappa har skapat ett fäste för diskduschen, han blev dock inte nöjd med glansen så han skall polera lite mera!

IMG_7911 IMG_7912

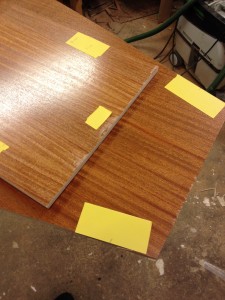

Själv har jag jobbat på med lejdaren, jag markerar var snittet skall ligga och tar ut vinkel med hjälp av smygvinkel. En gradskiva är till hjälp när jag…

IMG_7913 IMG_7914

…skall dela vinkeln i två för att kunna såga snittet. En kloss på…

IMG_7915 IMG_7918

…baksidan håller ihop det hela.  Det passar bra ombord och nästa moment…

IMG_7919 IMG_7920

….är stegen. Jag markera ut på tejp var de skall sitta och fäster stöden med dubbelhäftad tejp…

IMG_7921 IMG_7922

…och skruvar från baksidan. En del steg behöver justeras innan de..

IMG_7924

…monteras!

/Tobias

Luckor, gångjärn och justeringar

IMG_6669 IMG_6672

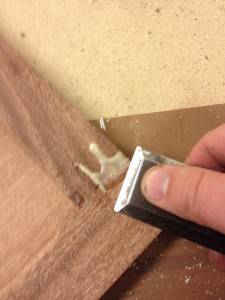

Jag brukar skära bort limresterna innan jag slipar….

IMG_6673 IMG_6675

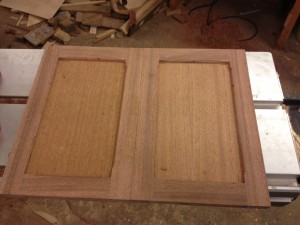

….och detta gör jag för att jag upplever att det annars finns risk för att det blir ojämnt när jag slipar. När luckorna är slipade…

IMG_6676 IMG_6684

…så markerar jag var gångjärnen skall sitta och sätter i en liten spiralfräs på 5 mm i fräsen. För att ställa in djupet så gör jag som jag brukar och ställer fräsen på gångjärnen och för ner frässtålet så det precis tar i ytan. På detta vis har jag fått djupet  inställt…

IMG_6685 IMG_6686

…och är redo för att fräsa. Jag ritar ut var gångjärnet skall sitta och börjar med att fräsa ytterkanten….

IMG_6688 IMG_6689

…och därefter innerkanterna, till sist fräser jag bort mitten. Sedan kommer stämjärnen fram och kanten justeras efter linjen.



IMG_6690 IMG_6691

Om allt är rätt inställt och rätt markerat så passar gångjärnet och sitter med axelns centrum i linje med framsidan.

IMG_6692 IMG_6693

För att montera gångjärnen så sätter jag luckan slätt med karmen (helt öppen) och sätter axelcentrum i linje med framsidan. Därefter så skruvar jag fast…

IMG_6707

…med skruven i mitten. Blir det inte bra så gör jag om och sätter en skruv i något av de andra hålen och sedan pluggas hålet i mitten och borras om innan slutmontage.

IMG_6694IMG_6695

Luckorna överlappar varandra lite och behöver justeras lite och för att få…

IMG_6696 IMG_6697

…koll så markerar jag både uppe och nere hur långt respektive lucka går för att sedan markera ut ett ”mitten” och därefter justeras luckan till rätt mått.

IMG_6700 IMG_6702

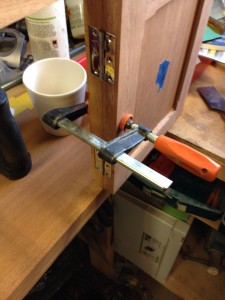

Arbetet rullar på och…

IMG_6704 IMG_6705

…tillslut är alla luckorna upphänga men inte justerade. Ett par bladmått ger mig glipan mellan karm och lucka. Jag markerar runt om…

IMG_6706 IMG_6708

…och justerar i sågen och hyveln lucka efter lucka och tillslut är det klart!!

/Tobias

Luckor limmade

IMG_6670 IMG_6679

Idag har ytterligare två omgångar luckor blivit limmade, jag har gjort lite annat också men det kommer en annan dag för nu skall vi i väg på adventsfirande!
/Tobias

Speglar, fräsning och limning

IMG_6637 IMG_6638

Idag fortsatte jag med speglarna till luckorna direkt på morgonen, jag synar skivan som jag skall använda och markerar ett ställe som har en liten defekt och hoppas på detta viset slippa att den dyker upp på en färdig lucka vid ett senare tillfälle. Jag sågar ut alla speglar…

IMG_6639 IMG_6641

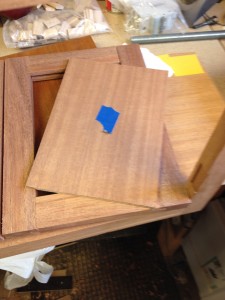

….och markerar på baksidan vilken ordning de satt på skivan och vilket som är upp. När alla speglar är klara så är det dags att fräsa kanten, jag gör en provbit och går ut och jämför med badrumsskåpet och minskar sedan fräsdjupet så det blir ungefär lika.

IMG_6642 IMG_6643

För att underlätta fräsningen så skapar jag några måttklossar som jag klämmer fast och fräser mot. I och med att det är samma mått hela tiden går det smidigt….

IMG_6649 IMG_6644

…att fräsa luckorna. Det flyter på…

IMG_6647 IMG_6652

…bra och snart är det dags att börja limma. Jag använder PU-lim och därför är skyddshandskar nästan en nödvändighet.

IMG_6658 IMG_6653

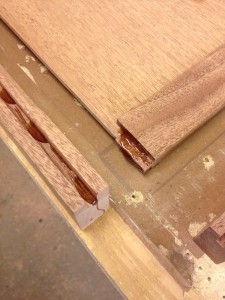

Innan jag stryker lim på så slipar jag spegeln då det nu är lätt att komma åt ordentligt. Limmet försöker jag vara sparsam med så det inte skall bli…

IMG_6654 IMG_6655

….för mycket efterarbete med att slipa lim. Jag kollar vinkeln innan…

IMG_6656 IMG_6657

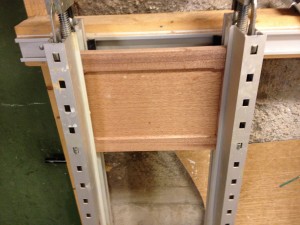

…det sätts i press. Som en sista koll är jag där med vinkeln igen 🙂

IMG_6659 IMG_6660

Under tiden som de första två luckorna sitter i press så fortsätter jag med lite fix kring ”teknik”skåpet i navskåpet. Frontluckan skall få lite beslag så det går att ta loss det hela på ett smidigt sätt. Jag funderade ett tag på att sätta den på gångjärn men i och med att det skall sitta en FM radio i luckan så kräver det mycket mer plats på baksidan om man skall kunna öppna den som en dörr.

Jag dyker ner i aluminiumskroten och finner lite ämnen som jag gör lite vinklar av…

IMG_6661 IMG_6663

…och fäster i ramvirket. Jag gör en borrmall som jag kör på hörnen….

IMG_6664 IMG_6665

…så jag får skruvhålen på samma ställe i förhållande till kanten. Jag borrar sedan igenom aluminiumet och gängar…

IMG_6667

…med en M5 och skruvar fast skivan. Skall skaffa snyggare skruv!

IMG_6662

När första omgången torkat så tar jag ur och limma nästa par!

IMG_6668

Dagen avslutas med en liten fundering på hur man på ett enkelt sätt gör en jalusidörr! Det tål att tänkas på ett tag till!

/Tobias

El på toaletten samt luckor till salong och navplats.

IMG_6579 IMG_6587

Pappa har kopplat lite mer idag, sakta och säkert växer systemet. Enkla skisser är en bra start så det inte blir fel eller att vi missar något. För att bringa klarhet i hur vi skall koppla ringer vi Henrik på EmpirBus som förklarar hur vi skall göra, detta samtalet tjänade vi ett antal meter kabel på.

IMG_6622 IMG_6623

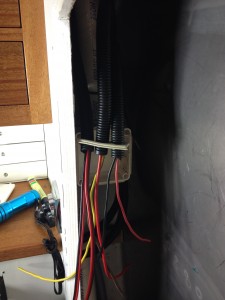

Nu är spetiktanken kopplad, elen till toaletten är på gång! Tack pappa för hjälpen!

IMG_6580 IMG_6581

Själv har jag idag äntligen börjat med något som syns, det känns viktigt nu när jag upplever lite stress över att inget händer… Jag har tagit in skåpsstommarna till verkstan….

IMG_6582 IMG_6585

….och påbörjat luckorna. För att luckorna inte skall se olika ut så kikar jag på badrumsluckorna innan jag kör igång, det är ganska skönt att inte behöva designa utan att bara göra!

IMG_6584 IMG_6588

Jag skapar en kapnota för att veta att jag får med mig alla bitar jag behöver. För att underlätta så ritar jag ut på virket hur många bitar jag får ut på varje längd…

IMG_6589 IMG_6592

…innan jag kapar upp det i mindre bitar. Testar att hyvla en bit och inser att jag måste byta blad i hyvlen då det fransar sig och bara vibrerar när jag kör.

IMG_6594 IMG_6595

Jag använder en kapsåg för att kapa upp bitarna, det är mycket ”vres” i virket har jag ju lärt mig sedan tidigare vilket även visar sig då en bit plötsligt fastnar på klingan (jag körde lite för hårt…)

IMG_6596 IMG_6597

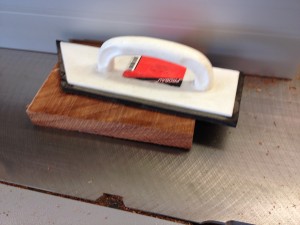

Sedan påbörjar jag hyvlningen och som skydd använder jag en putsbräda! När allt är hyvlat så skall det klyvas….

IMG_6598 IMG_6599

…och det gör jag med ett litet övermått för att kunna rikta biten igen. En ganska omständlig process men nödvändig då virket ofta rör sig lite i klyvningen.

IMG_6583 IMG_6600

Nu kommer min gamla fräsmall fram som jag använder när jag fräser kontraprofilen till spegelfalsen. Rambitarna sågas och hyvlas till rätt mått vilket innebär att de håller 40X20mm.

IMG_6602 IMG_6603

För att kolla så det inte är någon bit dom sticker ut i färg eller ådring så lägger jag upp och testar vilka bitar som får vara med.

IMG_6606 IMG_6605

Jag sågar sedan ett spår i mitten på bitarna som skall passa mot skivan som skall bli spegel, det krävs en hel del testande innan jag blir nöjd med det hela.

IMG_6608 IMG_6609

När alla bitarna är sågade så påbörjar jag tillpassningen och fräsningen…

IMG_6611 IMG_6617

…av ramvirket. Ett par bra skyddsglasögon kommer väl till pass när man fräser.

IMG_6612 IMG_6613

När allt är injusterat så går det ganska bra att fräsa kontraprofilen till spåret i över och underbiten.

IMG_6615IMG_6619

Sakta blir lucka efter lucka ”klar”, en stor kopp te underlättar kvällspasset!

IMG_6621

Nu är alla luckor komna lika långt, i morgon hoppas jag på en fortsättning!

/Tobias, som äntligen fått en produktiv dag i verkstan 🙂 Tjohhooo!

Garnering på målning, fåtöljer, lite peke, samt diverse misstag

IMG_4503 IMG_4513

Idag kom svärfar förbi och skruvade ner all garnering och tar den med sig hem för att måla! Den återlämnas färdigmålad inom kort 🙂

IMG_4508 IMG_4509

För att veta var/hur listerna runt fåtöljerna skall sitta får vi prova med dynorna på plats. Vi inser att…

IMG_4512

…det behövs en liten list runt bakom för att mer markera fåtöljen. Blir till att tillverka en till varje då detta inte är original! Blir snyggt tycker vi!

IMG_4514 IMG_4515

Så här ser det ut med garneringen borta, ett steg frammåt två tillbaka….ibland känns det tungt!

IMG_4516 IMG_4517

Pappa har nu skruvat fast teaken på peket, bilden till höger visat pull-pittstödet som Niklas gjort för att den skall bli stadigare, allt svetsas ihop!

IMG_4518 IMG_4519

De kapningar som jag gjort på listerna idag har alla blivit fel 🙁 Ingen bra dag! Det saknades 5 mm på den främre biten men efter en del….

IMG_4520 IMG_4521

…slipande så passar den bra. Den aktre vi navbordet kapar jag ca 10 cm fel….suck!! En extra…

IMG_4522 IMG_4523

…lask får lösa det problemet.

IMG_4526 IMG_4527

Även pappa har idag borrat fel…”detta är väl inget att ta kort på” vad hans kommentar när jag fotade. Två nya hål och teakplugg i de gamla löser problemet.

IMG_4528

Avslutar dagen med att limma listen på styrbordssidan, det blir bra i alla fall… 🙂

/Tobias
