Gör om gör rätt, eller vad skall man säga! Jag ritade ju elsystemet långt innan vi började dra kablarna för att han något att utgå ifrån men nu när vi kört igång med dragningen så blir det till att revidera ritningarna så de stämmer med verkligheten. På bilden ovan pågår omritning av 12 voltssystemet till stommen.Systemritningar _7

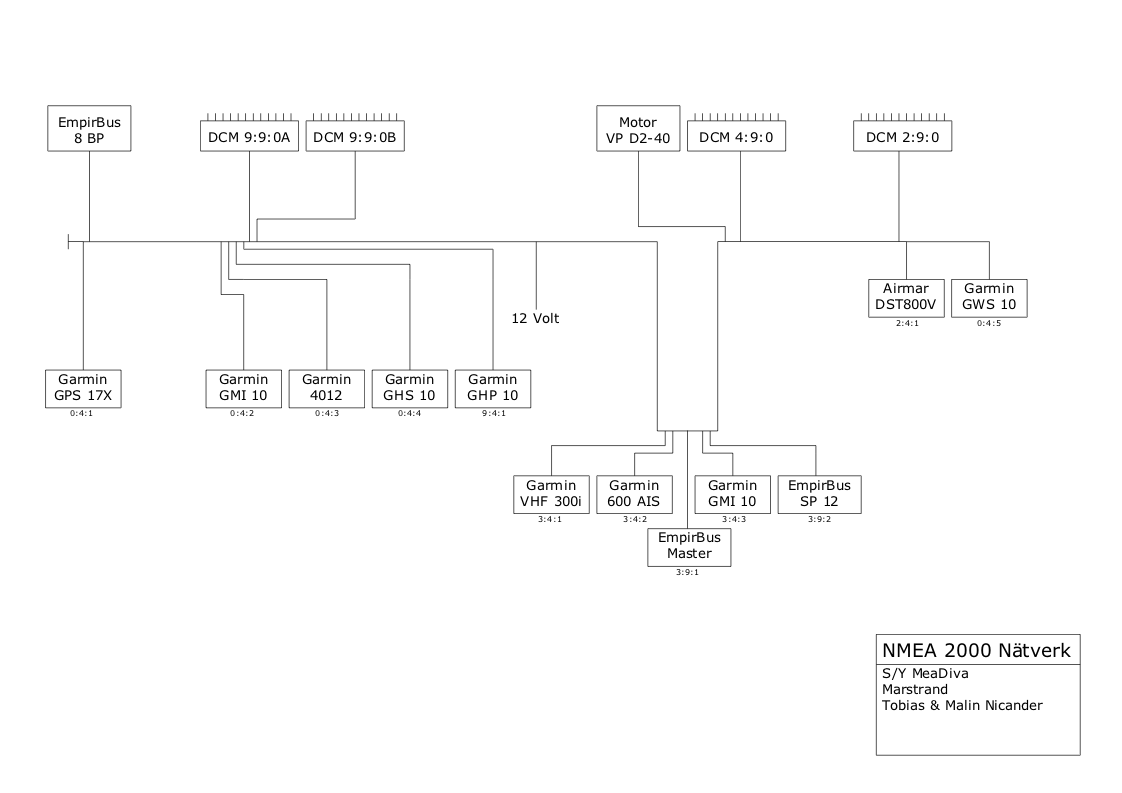

På NMEA 2000 nätverket blir det en del grejer, här är också stommen dragen då den behövs för att få elsystemet att fungera! Om det blir såhär mycket grejer får framtiden utvisa men för att segla i europafart är det en önskvärd utrustningsnivå!

/Tobias
