VHF-kablage

Recovered File - Sat Mar 29 14-43-31 2014_1



Vi har funderat lite på hur vi skall göra installationen av VHF antenn, vi vill ha den i masttoppen för bra räckvidd men vi vill ju inte ha den där om vi får rigghaveri. Vi har kommit fram till att det vore bra med en VHF switch som gör det mögligt att snabbt byta mellan ordinarie och nödantenn.

Skissen är gjord som ett beställningsunderlag.

/Tobias

Lanternhus

IMG_8584 IMG_8586

Pappa har jobbat vidare med lanternhusen, med en bra jigg går det lättare att testa ordentligt. Vi kommer fram till att det nog blir…

foto0128 foto0126

…snyggare med ett tak på!  Taket är den lösa plåtbiten som ligger bredvid. Det har även borrats hål och dragits koppartråd för att kunna dra kabeln ner till kopplingsboxen.

/Tobias

Lanternhus och limmade luckor i förpiken.

IMG_8552 IMG_8553

Idag har vi funderat på monteringen av lanternorna, alla dessa beslut….efter ett tag så kommer vi fram till en lösning..

IMG_8566 IMG_8582

…och pappa kan jobba vidare. Vi har även klurat en del på var vi skall montera autopilotens kontrollpanel men vi finner inte någon bra lösning.

IMG_8554 IMG_8555

Arbetet med detaljerna på luckorna går vidare, vi har gjort ramträt för smalt (40mm) så vi måste sätta ett litet bleck på varje lucka för att få skydd mot låskolven. När det är gjort…

IMG_8556 IMG_8557

…på alla luckor så går jag ut och limmar dit dom. Dessa skall vara i förpiken, jag börjar med den övre på babordssidan och det går bra, den undre…

IMG_8559

….kan jag inte sätta några tvingar på men den sitter bra ändå.

IMG_8560 IMG_8561

Den stora garderobsluckan på styrbordsidan kräver lite extra kärlek, det visar sig att luckan eller skottet är lite snett så för att den skall “slå” ordentligt så måste jag släppa ut nedre hörnet två tumstocksbitar.

IMG_8562

För att ha kontroll över limningen av denna lucka så skruvar jag fast karmen mot skottet. Det funkar och glappet i nederhörnet skall antingen fyllas med en träkil eller bara sika. Jag tror aldrig att man kommer se denna nödlösning, lova att ni inte säger det till någon 😉

IMG_8576 IMG_8577

Så här blev de luckorna i förpiken!

Idag sa jag till pappa att det var första dagen på riktigt länge som jag inte tyckte det var roligt, har ingen förklaring till den känslan men det kändes helt enkelt inte kul dag!

/Tobias

Strömbrytare, lanternjigg och aluminiumlister i motorrummet.

IMG_8551

Efter ytterligare en lång dag på jobbet känns det bra att gå en sväng ombord, pappa har skruvat fast de två brytarna vid lejdaren. Listerna skall lackas så den inte lyser så vitt!

IMG_8548

Pappa har även skapat en jigg för att Niklas lättare skall kunna montera lanternhusen i rätt vinkel.

IMG_8550 IMG_8549

Även motorrummet har fått lite kärlek idag, ett par aluminiumlister har monterats över kanten på isoleringen. Snyggt som vanligt när pappa grejar!!

Tack pappa för all hjälp, utan dig hade det inte gått!

/Tobias

Garderobsluckor på plats

IMG_8544

Att komma hem efter en heldag på jobbet och smyga ombord och kika hur garderobsluckorna blev är ett bra avslut på en lång dag! När jag sedan…

IMG_8545

…möts av en inköpslapp på bänken i verkstan förstår jag att pappa varit i gång idag och grejat. Med finkläder på är det inte läge att krypa ner i stuvfacken och kolla.

/Tobias

Beslag på däck, elsystem, kabeldragning, lådor och luckor

IMG_8516 IMG_8528

Nu är beslaget till kutterstaget och fotblocken monterade, tre genomgående bultar och ett vinkelstöd mot skottet hoppas vi skall räcka.

IMG_8526

Så här ser det ut på ovansidan, vi kör med “tysk skotning” på focken därför dubbla block. Beslaget i mitten är för kutterstaget, i masten är det förberett med falltrissa och infästning.



IMG_8517 IMG_8518

Det dök upp en fil i datorn, Torbjörn hade fixat så vi i väntan på fullständig programmering kan manuellt starta utgångar på enheterna. Med en USB kabel skickar jag över den nya versionen till masterenheten.

IMG_8521 IMG_8522

Pappa och jag har ägnat en del av dagen åt att dra om lite kabel, vi har inte kunnat bestämma oss för var vi skall placera VHFen så det har resulterat i lite omdragningar idag.

IMG_8523 IMG_8524

Lådorna vid navplatsen på plats, tack vare en…

IMG_8525

…förlängare med vinkel på och ett samarbete mellan mig och pappa kunde jag skruva inne i den smala hurtsen. Pappa körde maskinen och jag styrde skruven.

IMG_8529 IMG_8530

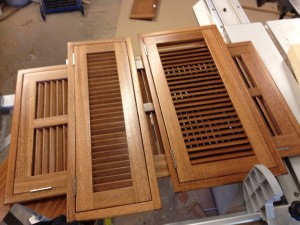

Efter att alla gångjärn äntligen fått gångjärn så…

IMG_8531 IMG_8532

…gäller det att placera knopparna. Skickar en bild till Malin för snabbkonferens och sedan gäller det att våga borra. Den sista justeringen som görs på luckorna sker med vinkelslip, då…

IMG_8533 IMG_8535

…kapas skruven bort i falsen på karmen. Ombord limmar jag sedan dit luckorna i akterhytten.

IMG_8536

Det tar sig så sakta, mer och mer blir klart!

IMG_8534

Pappa återmonterar innertaket!

/Tobias

Pentryluckor och autopilot

IMG_8491 IMG_8492

Gårdagens limning av luckor blev bra! De två andra luckorna i pentryt kräver också lite justeringar i motblecket innan de kan limmas . Jag fräser…

IMG_8493 IMG_8494

…även en liten fals i mittbiten ifall vi vill gör en låda runt sophinken.

IMG_8495

Lucka efter lucka limmas nu på plats, kul att se hur det växer fram!

IMG_8510 IMG_8511

Lådorna i pentryt får sig ett par extra skruvlister en bit in för att ge en bra infästning. Med sika på kanten…

IMG_8512 IMG_8513

…trycks hurtsen på plats och skruvas fast.

IMG_8514 IMG_8515

Pentryt klart, navhurtsen på tur!

IMG_8496

Vi har idag även gjort om en värmeslangskoppling som läckte lite, kladdigt och söligt är det!

IMG_8497 IMG_8498

Här syns den förlängningen på axeln som vi gjort för att kunna installera autopiloten.

IMG_8500 IMG_8502

Här är den en bit  på väg, kass arbetsställning som alltid men…

IMG_8505 IMG_8506

…efter ett tag är den på plats. Känns bra!

IMG_8509

Dagens “Gubben i Lådan” bild, pappa har förberett för installation av kutterstaget och fotblocksbeslaget.

/Tobias

Gaslarm, pentryskåp, luckor och autopilotsinstallation.

IMG_8467 IMG_8468

Det är många kablar som skall in i gaslarmet med fjärravstängningen, med ett kopplingschema och ett hemmagjort färgschema i handen börjar jag skruva ihop det hela.

IMG_8469 IMG_8470

När alla kablar är på plats så sprayar jag med vaselinspray för bra kontakt över tid, innan jag skruvar fast grejerna så tar jag närbilder som jag kan ha som referens om jag skulle behöva felsöka….

IMG_8471 IMG_8472

…så kanske jag kan kika på bilderna för att se om jag gjort något fel. Det sista som jag gör är att trycka fast skyddskåporna. Nu är jag äntligen redo att montera….

IMG_8476 IMG_8477

…pentryskåpet ordentligt. Jag limmar inget då jag vill att vi skall ha möjligheten att plocka ner det om behov skulle uppstå. Skiljeväggen mellan pentry och salong skruvas med synliga…

IMG_8480

…skruv och för att göra det lite snyggare sätts skruven i en inredsningsbricka. Gillar egentligen inte synliga skruv men här går behovet av demonterbart skåp före.

IMG_8473 IMG_8474

För att luckorna skall stoppa så sätter jag en liten trekant i hörnet, det visar sig att mina hemmagjorda mothållsbleck inte fungerar längre utan jag behöver göra om dom.

IMG_8484 IMG_8485

Jag tar en bit aluminium som jag sågar till, biten under minskar risken för kast! Det nya blecket skruvas fast och nu fungerar det.

IMG_8487 IMG_8488

Väl ombord lägger jag en sträng brun sika och klämmer luckorna under spisen och kylboxen på plats. De första två luckorna är limmade, tjohooo!

IMG_8475

Pappa fick lite färg över så han målar lite kanter på luckan!

IMG_8482 IMG_8486

Här är specialaren till autopiloten som pappa jobbat vidare med, Niklas har som vanligt gjort ett kanonjobb med svarvningen så det passar ordentligt. Pappa gängar i tre fixeringsskruv så den inte kan ramla bort. I morgon fortsätter installationen.

/Tobias

Axelförlängning, elsystem, driftsatt vattensystem och ett däcksbeslag

IMG_8441 IMG_8439

Niklas började sin dag med att svarva lite, en liten förlängningstapp till styrpiedestalens  axel. Den passade perfekt och skall nu “bara” få två kilspår innan vi kan montera den och därefter autopiloten.

IMG_8444 IMG_8446

Dagen fortsatte med besök, denna gången var det Torbjörn och Monica som kom förbi. Torbjörn gav mig en kortare introduktion i programmeringen av vårt elsystem. Man kan göra det mesta, vi experimenterade lite med GSM funktioner och lite annan programmering  mot lite testgrejer som de hade med sig. Vi avslutade det hela med att gå ombord och…

IMG_8447 IMG_8448

…driftsätta systemet ombord. Allt är inte färdigprogrammerat ännu men så långt det är gjort fungerar det bra, plötsligt…

IMG_8453

..lös det i lamporna ombord.

IMG_8450 IMG_8451

Väldigt nyfikna på att se om vi lyckats med färskvattensystemet så fyllde vi vattentanken, pappa kollar så det är tätt i anslutningarna.

IMG_8454

Vi har lyckats, det kommer vatten!!! Efter lite felsökning så kommer även varmvatten, oklart vad felet berodde på. Systemet har stått på under eftermiddagen och det är tätt, överallt!!! Det hade jag inte räknat med 🙂

IMG_8455

Här skall beslaget sitta, pappa jobbar vidare på dess infästningar under däck.
