Mera belysning

IMG 7552

Mellan vakterna for jag förbi Båtsystem och hämtade lite brytare och ledlister! Det är bra med frivakter så jag hinner göra lite ärenden, for vidare och fick tag i en skiva till lådhurtsarna och lite annat smått o gott!

/Tobias

Lådor limmade, låsbeslag, nattbelysning toalett, luckor, lister och en kompass monterad!

IMG_7511 IMG_7512

Det gick troll i bottnarna till lådorna så det tog en stund innan jag rett ut det! Det blir en del lådor, smala blir dom men vi kommer säkert att kunna fylla dom med bra att ha saker!

IMG_7513 IMG_7516

Denna större låda är placerad för om fåtöljerna på styrbordsidan och har mått så Praktiskt Båtägande eller motsvarande får plats. För att limma lådorna så använder jag mig av spännband utrustade med hörnbeslag…

IMG_7539

…som ger bra tryck. Under tiden som limmet torkar….

IMG_7517 IMG_7518

…fortsätter jag med låsbeslagen till lådorna, jag tar fram min bockmall som jag skapade sist och tar lite mått, ritsar plåten…

IMG_7519 IMG_7521

…och klipper av ett gäng bitar. Sedan börjar bockningen av plåten…

IMG_7523 IMG_7524

…vilket sker i flera steg, hammaren gör att hörnen blir skarpa.

IMG_7529 IMG_7530

En stund senare så har jag blecken klara och redo…

IMG_7531

…för att borras i mallen. Nu får dom ligga till sig tills lådorna är klara.

IMG_7534 IMG_7535

Limmet hade fortfarande inte torkat så jag gick vidare med luckorna som tillkommit i samband med lådorna. Denna gången orkade jag inte göra tapparna med fräsen utan sågar fram dom…

IMG_7536 IMG_7537

…med klyvanhållet som djupstopp. När de två luckorna är klara så fräser jag och limmar

IMG_7538

…precis som jag alltid gjort. Jag har gjort en del luckor nu!

IMG_7541 IMG_7540

Nu hade limmet äntligen torkat så jag fick skiftat i limningen! Tre klara, tre nya på tork!

IMG_7515 IMG_7520

Pappa har kopplat in nattbelysningen på toaletten, blir ett bra ljus!

IMG_7514

Fluxgaten är numera monterad, kablaget är förberett men behöver kompletteras med en längre kabel.

IMG_7543 IMG_7544

Plötligt kom pappa in i verkstan och sa “nu har jag inget att göra” och så kan vi ju inte ha det! Han fick börja sätta…

IMG_7545 IMG_7546

…taklisterna i salongen. Det är den sista större snickeripunkten som inte är påbörjad på att göra listan!!

/Tobias

Lådor, belysning i förpiken samt lite navsystem!

IMG_7478 IMG_7479

Dagen i verkstan börjar med fortsatt arbete på lådorna, vill gärna ha samma låsbeslag som på toalettskåpet så det är bara att fortsätta på inslagen linje. Jag markerar mitten på handtaget så jag har något att linjera mot med Dominofräsen när…

IMG_7481

…jag gör slitsarna för låsblecket. För att förstå hur det skall bli kika här.

IMG_7482 IMG_7488

Jag fick hämtat våra kulskenor igår, det stämmer enligt specifikationen så det är bara att börja göra lådor med samma mått som skenorna. Jag klyver upp björkvirke i 12mm tjocka bitar, mellan varje snitt i bandsågen så hyvlar jag rent ytan så den både blir rak och slät.

IMG_7489 IMG_7492

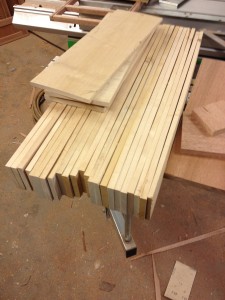

Många bitar blir det, efter lite hyvlande så är de nere i 9,5 mm för att få en jämn yta på bägge sidor.

IMG_7493 IMG_7494

Jag kapar sedan av bitarna i rätt längd, hämtar in en av toalettskåplådorna för att få koll på hur jag gjorde. Jag tar fram måtten på gavlarna på lådorna…

IMG_7495

…och kapar till dom innan jag…

IMG_7496 IMG_7498

…byter klinga i sågen till en slitsklinga vilket innebär att den har ett rakt snitt och är 5 mm bred. För att kunna såga falsspåren på ett säkert sätt sågar jag igenom en lite tjockare skiva som gör att jag får ett bra stöd…

IMG_7499 IMG_7500

…när biten passerar klingan. En stödbit bakom klossen gör att jag slipper ha händerna så nära klingan vilket känns bra.

IMG_7501 IMG_7502

Klart! Nästa steg är botten som skall sitta 5 mm ovan underkanten så jag sågar….

IMG_7504 IMG_7505

…ett snitt på insidan i varje bit. Djupet på snittet är precis så det inte tar i falsens botten och därigenom kommer det inte synas något från utsidan av lådan.

IMG_7506 IMG_7507

Bottenskivan passas till och bitarna trycks på och låda efter låda blir redo för limning!

IMG_7508

Närbild på hörnkonstruktionen!

IMG_7477

Pappa har kopplat in belysningen i förpiken, vi måste göra något åt plocke-pinnet på garneringen 🙁

IMG_7485 IMG_7486

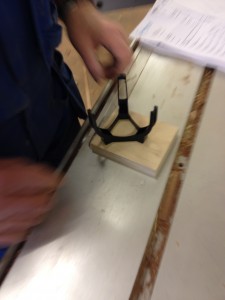

Pappa har börjat montera lite detaljer på navsystemet, här är det fästet till Fluxgatekompassen som får ett fäste!

/Tobias

Linledare och täckplåt

IMG_5649 IMG_5655

Manövertamparna som kommer från masten går in i lådan för att sedan komma ut vid vinschen, vi behöver hålla isär tampen där lite så den inte ligger och skaver. Sedan har vi även hört att sjöar som rullar på däck kan gå in detta utrymmet och komma ut på “andra” sidan vid slag! För att lösa detta har jag ritat…

Linledare Linledare 2

…en plåt som skall skäras ut av Niklas. Den skall sedan poleras och eventuellt skall vi lägga som en krage på insidan för att minska slitaget mot tampen som löper igenom.

/Tobias

Garneringsbelysning, vattenpump och akterdäcksdusch!

IMG_7458

Pappa jobbar vidare undertiden jag har en helg med killarna, Malin är och åker skidor så denna helgen är byggfri för min del. Har visserligen försökt sno åt mig lite tid men utan större framgång 🙁 Här provar vi hur långt ut belysningen i förpiken skall sitta, vi insåg att den kom för nära i salongen så nu blir det 5 cm från garneringen.

IMG_7460

Jag har försökt skapa ordning på “lagret”, det gick sådär!

IMG_7461 IMG_7462

Pappa har även monterat diskspolningspumpen i pentryt, nu har han snart inget mer att göra på elsidan så…

IMG_7465

…han har så smått börjat kika på vattensidan och här monterat duschen som vi skall ha på akterdäck.

IMG_7463

Att ha 70 cm mellan skruvreglarna är förlångt har vi insett, det ser ju som plockepinn 🙁 Vi får fundera på om vi skall sätta dit en lös skruvregel mellan skruvarna för att hålla det lite rakare! Men belysningen blir ju bra i alla fall!

/Tobias

Sketchup är bra!

Lådlängd Pentry Lådmått Nav

Jag gillar att rita grejer i Sketchup, jag är helt kass på att rita för hand men lärt mig detta program. Det har tidigare funnits i en gratisversion men nu vet jag inte, länk till programmet här! Här har jag gjort en enkel skiss på lådorna för att få ett underlag på vilka beslag jag skall beställa.

60100250

Vi kommer använda samma beslag som till toalettskåpet, de finns i längder från 150 mm till 700 mm i 50 mm intervall vilket passar bra! Beslaget har fullutdrag för bra åtkomlighet i lådan!

/Tobias

Lådfronter och stomme

IMG_7427 IMG_7428

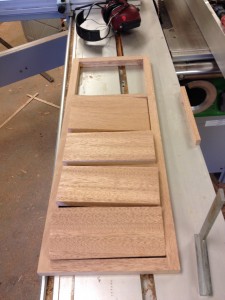

Det sista jag konstaterade när jag slutade i verkstan förra gången var ju att de lådfronter jag gjort var 1 cm för korta så idag gjorde jag nya! För att underlätta fräsningen så markerar jag mitten….

IMG_7430 IMG_7431

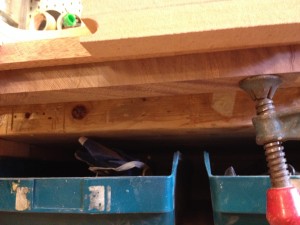

…och klämmer fast en stoppkloss undertill. På detta vis får jag alla fräsningar på samma avstånd från högerkanten vilket jag försöker tänka på vid senare justeringar på fronterna så jag tar av allt på vänster sidan. På detta vis hamnar kanske inte fräsningarna exakt i mitten men jag vet att de åtminstone är i linje.

IMG_7435

En liten flis limmas och tejpas fast, lite smart fusk som är bra att ta till ibland!

IMG_7436 IMG_7437

Det går bra och denna gång passar bitarna! Nästa steg är…

IMG_7438 IMG_7443

…..hurtsens infästning i fronten. Jag sågar ett spår i fronten som jag sedan…

IMG_7445 IMG_7446

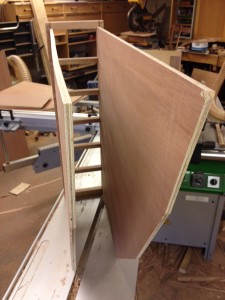

…med hjälp av sågen passar in skivorna mot.

IMG_7441 IMG_7439

Pappa har kopplat in de sista lamporna nu, nu är det upp till mig att koppla in det i systemet!

IMG_7442

Även USB uttaget har vi testat idag, lampan lyser grönt!

Tack pappa för all ovärderlig hjälp!!! Tack var dig finns det hopp om seglats i sommar 🙂

/Tobias



Björk till lådor

Jag har mindre och mindre att införskaffa på mina turnéer mellan passen, detta slutar nog med att jag så sakta hinner träna lite igen 🙂
Idag blev det en sväng till Interwood för inköp av en bit björk som skall bli lådsidor!
