220 voltsystemet klart!!!

IMG_6446

Vi insåg igår att vi behöver separera  lite kablar på plinten som vi tidigare monterat, pappa kapar av och sätter en gummibit mellan. När det var klart fortsatte pappa med….

IMG_6447 IMG_6449

..att montera uttaget salongssoffan.  Nu är det bara ett kvar…

IMG_6462 IMG_6464

…och det är det som hänger under navskåpet. När allt var kopplat ute i båten så hade jag…

IMG_6448 IMG_6452

…fritt fram att koppla i centralen. Många kablar blir det men med mitt kopplingschema bredvid så var det bara att skruva på!

IMG_6453

Vips så var det klart för att testa! Lite nervöst var det då det är mycket som skall stämma för full funktion.

IMG_6454 IMG_6455

För att kunna testa med kontrollpanelen till så tjuvkopplar jag RJ45 kabeln med en sockerbit, det blir till att skaffa bättre skarvdon för den kabeln innan det kan betraktas om helt klart!

IMG_6457 IMG_6458

Väl klart så strömätter vi och testar, pappa går runt och kollar uttag efter uttag med bra resultat. Sedan vill vi testa invertern och kontaktorn mot systemet, vi kopplar två lampor mot systemet där den ena skall slockna och den andra skall fortsätta lysa på inverterström.

IMG_6461 IMG_6460

Tjohoo, det funkar, lampan slocknar och direkt tänds kontrollampan på panelen och så fort strömmen kopplas tillbaka…

IMG_6459 IMG_6463

…så övergår det till att ladda batterierna. Dagen avslutas med att ett uttag monteras i bänken, det var en enkel lösning på en slangskarv som vi fick göra!

/Tobias

Kopplat och nästan klart!

IMG_6431 IMG_6440

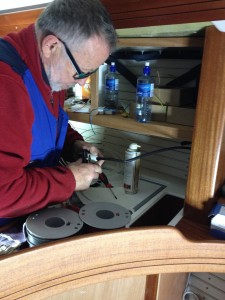

Pappa har jobbat vidare under tiden som jag gjort en jobbrunda. Nu är nästan alla uttag kopplade. Här ovan är det pentrybänkens främre uttag som kopplas och monteras.

IMG_6441 IMG_6444

Uttaget i akterkant är redan klart, vit slang använder vi enbart till 220 volt!

IMG_6442 usb_hona_chassi

Här testar jag en låda som pappa gjort för uttaget som skall monteras under nav-skåpet. Det skall bli ett 220 volt och ett USB för laddning. Sedan skall vi försöka hitta ett bra/snyggt USB uttag som vi skall koppla till Masterenheten som vi behöver när vi programmerar elsystemet.

IMG_6443

Uttaget i lillhytten monterat på höjden för att döljas lite bakom dörren så det inte blir så synligt.

IMG_6445

Här påbörjar pappa en liten omkoppling som vi insåg att vi behövde göra, tack pappa för hjälpen under veckan!

IMG_6427 IMG_6429

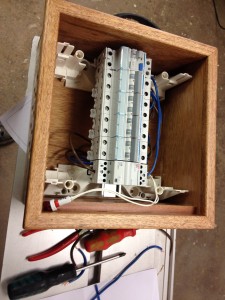

Själv har jag kopplat lite i landströmscentralen men jag börjar  med att markera var elsangen skall kapas. Sedan tar jag loss det hela igen och kopplar in kontaktor och gör lite grundläggande dragningar.

IMG_6432 IMG_6434

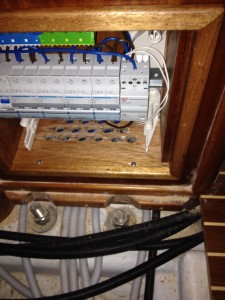

Hela centralen skruvas fast med fyra skruv och sedan tar jag loss allt igen och trycker ut brun Sika bakom täckllisten innan allt återmonteras.

IMG_6436

Överblivet Sika som pressas ut torkas bort med hjälp av rengöringsdukar!

IMG_6438 IMG_6439

Nu provar jag funktionen i Isolationstransformatorn och laddaren och finner först att det inte funkar alls…mäter mig fram till att det är ström in i systemet men inte ut ur de blå lådorna. Tänker till lite och inser att jag glömt montera byglingen i Isolationstransformatorn, därefter funkar det som det skall 🙂

Skärmavbild 2013-11-29 kl. 20.45.41

Nu återstår att koppla in grupperna enligt mitt schema som jag gjort!

/Tobias

Elschema!

Skärmavbild 2013-11-27 kl. 20.20.11

Jag sitter och ritar elschema mellan arbetspassen idag, det är inte så lätt att få det illustrativt och överskådligt. Jag ritar i LayOut som hänger ihop med Sketchup, det finns säkert bättre program men inget som jag har!

/Tobias

Kontaktor

8873357213726



Efter en trevlig kväll på stan är det skön att komma hem! Pappa hade igår vägarna förbi Clas Ohlson och införskaffade en kontaktor! Nu har vi vad vi behöver för att kunna koppla ihop och driftsätta landströmmen!

/Tobias

El, igen…

IMG_6404

När jag inte kommer åt och se ordentligt så brukar jag använda kameran och fota, idag kom den tekniken väl till pass när jag skulle se hur kabalget till isolationstransformatorn ska sitta.

IMG_6406 IMG_6407

Kopplingarna till Multin (laddare/inverter) sker genom två handskar, en för AC in och en för AC ut, som inte klarar av att klämma elslangen men vi löser det genom att dra vanlig kabel men ett hölje på och sedan på med elslangen

IMG_6408

Här skall handskarna in, de sitter inte fast riktigt bra tycker jag så jag säkrar upp det hela med ett par buntband.

IMG_6409

Längre kom jag inte innan Jörgen kom förbi, vi hade planerat ett möte inför morgondagens övning på jobbet. Mötet var trivsamt och resultatet blir en bra “torrövning” i morgon.

IMG_6412

Jag testar lite att dra in slangen i skåpet, funkar bra! Nu skall vi bara få tag i en kontaktor så vi kan koppla ihop det och driftsätta det! Kanske kan de ske innan veckan är slut!

IMG_6413 IMG_6414

Pappa jobbar vidare med övriga installationer, uttagen i förpiken är klara, även akterhytten.

IMG_6415 IMG_6416

För att underlätta montage av dubbeluttag så har pappa skapat sig en borrmall! Den syns kanske dåligt den är på kortet till vänster. Bilden till höger är uttagen i lillhytten. Varje uttagsgrupp består av ett USB samt ett 220 voltsuttag.

/Tobias

Elcentral och lite annan el

IMG_6369

Sista laget lack på listerna blev bra, nu är den redo att monteras ombord. Vi skall koppla en del innan den monteras, det är lättare att skruva när den ligger på bänken än monterad i skottet ombord.

IMG_6371 IMG_6372

Bänken är nu äntligen återfunnen, nu hoppas jag på att få upp lite arbetsglädje och slippa flytta på saker så fort vi skall göra något.

IMG_6376 IMG_6377

I underkant på trälådan som centralen sitter i skall ju all slang in och för att minska risken för utslag tejpar jag lite…

IMG_6378 IMG_6379

…men det fläker sig ändå. Stöttar med en plywood men inte ens det hjälper så jag får helt enkelt leva med att det fläkt sig lite. Det kommer ju aldrig att synas.

IMG_6380 IMG_6381

Jag trycker in centralen och markerar hålens innerkant, tar ut det hela och klipper bort men….

IMG_6383 IMG_6384

…behöver ändå justera lite med Tant Ruts fotvårdverktyg 🙂

IMG_6374

Vi har idag bestämt var uttagen kring pentryt skall sitta, övriga uttag har vi också bestämt men inte fotat…busigt va!!

IMG_6370 IMG_6387

Även ramen till gaslarmet var färdiglackat i och med gårdagens strykning. Elektroniken till gaslarmet måste sitta precis som det är tänkt annars blir det fult.

IMG_6385  IMG_6386

Jag markerar för skruvarna en i taget, borrar och vaxar sedan skruven för att det skall gå lättare att dra den. Testar emellanåt så det inte hamnar snett. Det blir som jag tänkt men krävde lite justeringar!

IMG_6388 IMG_6389

Det funkade inte som jag tänkt med skivorna kring batterikonsollen, det krävs lite omtänk och ett par aluminiumvinklar stöttar upp!

IMG_6393 IMG_6394

Nätverket skall ju ha ström, idag har jag kopplat ihop det hela! Det hela säkras….

IMG_6395

…av i boxen som är nåbar från hålet i salongsbordet. Den ena säkringen är till nätverket och den andra är till batterishunten.

IMG_6397

Jag har även börjat fundera på monteringen av Isolationstransformatorn!

IMG_6398

Larmet har nu flyttat ut till båten igen, känns bra!!

/Tobias

Elcentral på plats

IMG_6358 IMG_6357

Jag “fuskade” när jag satte listerna kring elcentralens box och sköt med dyckertpistolen! Detta förfarande  resulterar i små hål där spiken sitter. För att fylla hål och andra skador har jag en uppsättning lagningsvax som jag…

IMG_6359 IMG_6361

…smälter i hålet och sedan slipar slätt. De finns i många färger och de skall enligt uppgift gå bra att blanda om man behöver. På bilden till höger är klart, passat på att prova lite olika beslag som jag funderar på!

IMG_6360 IMG_6362

För att lättare kunna såga ut hålet så fixar jag en skiva med rätt mått som mall, dubbelhäftad tejp på bakisdan håller den på plats under tiden…

IMG_6365 IMG_6366

…jag sågar. Efter ett litet tag och vissa justeringar…

IMG_6367

…så passar elcentralen i hålet! Tjohoo!

Resten av dagen ägnas åt att försöka få ordning  i verkstan, frustrationen över kaoset blev tillslut för stor! Det sista jag gör är att stryka ett lager lack på kanslisten runt centralen.

/Tobias



En intensiv jobbvecka är slut!

På mitt “riktiga” jobb har jag denna vecka varit med och hållit kurs i något som kallas OSC-On scene co-ordinator. Det är en funktion som vi använder oss av vid större in insatser där vi har behov av operativ styrning på plats. Veckan är väldigt intensiv men fantastiskt rolig! Tack alla som deltagit i kursen, vi hörs!

IMG_6342

På väg hem hämtade jag lite blandade grejer, fick god hjälp på Båtsystem vilket behövdes då det kändes som om min hjärna slutat att fungera…tack!

IMG_6345 IMG_6346

En laddning med plintar kom också med!

/Tobias

GSM funktion kräver SIM kort!

IMG_6271 IMG_6272

För full funktion i Empirbus systemet behöver vi ett SIM kort i masterenheten, idag har jag satt det på plats bakom den gula “korken” Skall bli skoj att testa detta, det skall bland annat kunna ge oss driftinformation samt diverse larm. Vi skall även kunna fjärrstyra en del funktioner så som värmare och kyl mm. I alla diskussioner med Henrik, som är hjärnan bakom systemet, så verkar det inte finnas några begränsningar!!

/Tobias
