Spisupphängning, badstege, brickor samt logga!

När jag kommer hem efter en runda på jobbet och pappa visar allt han gjort undertiden som jag jobbat blir jag glad! Detta projekt hade inte rullat på i denna takten utan god support från vår omgivning! Tack alla som stöttar oss!! Ni är ovärderliga!

Nu till dagens jobb….

IMG_3680  IMG_3681

…som börjar för min del med lite pillande med spisupphängningen. För att få till det så det funkar behöver vi fräsa ett spår som upphängningsblecket går in i när man skall ha loss spisen. Ett anhåll på fräsen som är bestyckad med en spiralfräs så är det snabbt gjort när man väl vet var det skall sitta.

IMG_3682  IMG_3683

Här syns det hur det blev, blecket går in i det frästa spåret när spisen skall lyftas ur. Detta kommer sedan täckas av en plåt på träkanten.

IMG_3685  IMG_3687

Listen bakom hade vi tänkt göra rak och enkel tvärs över mellan bänkskivorna. När jag kikar runt i båten så är det inga ställen som har så skarpa hörn så vad göra? Vi fasade ju av överskåpet och varför inte göra samma här. Tejpar upp och testar hur nära spisen det kan sitta, vi monterar så det kan kränga 30° utan att ta i och hoppas att det skall räcka.

IMG_3712  IMG_3713

Efter en del testkränging på spisen så har jag måtten klart för mig och skrider till verket. In i verkstan och skapar en list som förhoppningsvis passar mellan skivorna. Gör som jag brukar och använder tejp för fixering…

IMG_3714

…under tiden som limmet torkar.

IMG_3692  IMG_3697

Svärfar kom förbi idag för att fortsätta med lådan till vår bad/säkerhetsstege. Efter en del slipande och andra förberedelser är han redo och vi blandar till lite plast.

IMG_3698  IMG_3701

Det är trångt där det skall plastas men han kämpar på bra och efter ett tag är han klar och kommer kladdig och svettig upp ur stuvfacket. Bra kämpat och tack för hjälpen!

IMG_3694  IMG_3710

Pappa har också varit i gång idag och gjort specialbrickor till stävskenan. De brickor som sitter längst ner blir intressanta att dra åt…vi får se hur vi löser det!

IMG_3711

Niklas meddelade idag att han är klar med peket, kul!! Det blir hur snyggt som helst! Nu skall vi bara klä det med teak!

IMG_3691

Vi fick besök av två kompisar idag, trevligt att ses men det sker för sällan!

Lycka till på er semester 😉

10354_10151709880770664_218573917_n 954317_10151709903605664_147697145_n

Vi har en god vän som är duktig på att designa loggor, vi har frågat henne om hon kan tänka sig att hjälpa oss med en grafisk profil till MeaDiva. Det skall funka både som namn på skrovet…

960918_10151709916535664_594288039_n 1061765_10151709962055664_672915808_n

…och på tröjor. Vi har en favorit bland ovan men vilken gillar ni läsare?

Vill ni kontakta Helena så finns hon här, eller klicka på bilderna ovan!

/Tobias





Mast och beslagsleverans

Pic 017  Pic 015

På väg hem efter förmiddagens pass på jobbet så svängde jag förbi Seldén och tog en kik på vår mast. Den är lång när den ligger ner!

IMG_3656  IMG_3657

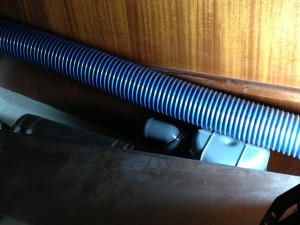

Väl hemma ser jag att det är öppet ombord och pappa är igång och håller på att fixa lite, han har monterat sjövattefilter och klurat lite på placeringen av avgashissen som nog kommer placeras under vår koj istället för i maskinutrymmet.

IMG_3658  IMG_3661

Tankgivarna till bränsle och septik är också monterade, nu återstår att klura ut hur de skall koppla in i systemet men det löser EmpirBus Henrik säkert.

IMG_3662  IMG_3663

I Verkstan stod det en låda från OnMar, beslagen har kommit! Lite som julafton! Öppnar och det första som jag hittar är det som vi tänkt använda till entredörrarna. Det spänner ganska hårt men det lear säkert upp sig lite med tiden.

IMG_3664

Nästa beslag i lådan är dörrlåsets karmdel (finner inte vad det kan kallas just nu).

IMG_3666  IMG_3667

Gångjärnen vi beställde ser snygga ut, det blir något att hålla puts på under långa seglatser.

IMG_3668  IMG_3665

Entrélåset och dess låsbygel behöver lite snickeriarbete för att passa men det är med i beräkningarna.

IMG_3669  IMG_3670

Alla beslag ligger packade i små lådor, i denna låg lucklåset till akterstuvarna.

IMG_3671  IMG_3672

Skyddskåpor till luckknapparna, onödigt kanske men när det blir snyggt i övrigt så får detta gå med också!

IMG_3673  IMG_3675

Ankarboxslås avslutar vi med! Samma utseende som maskirumsluckorna men lite annan funktion.

/Tobias



Garneringen klar, mastfoten på plats och ett hål i bänken.

IMG_3623  IMG_3624

Det kändes lite segt att börja dagen med att slipa, jag hann ju inte klart igår! Men en timma senare och totalt 5 papper är det klart och vi går vidare….

IMG_3625  IMG_3627

…med nästa steg som innebär fräsning av profilen. Jag sätter stålet i fräsen och klämmer dit matarverket. En del testaden blir det innan jag börja köra skarp, pappa kommer förbi…

IMG_3629  IMG_3635

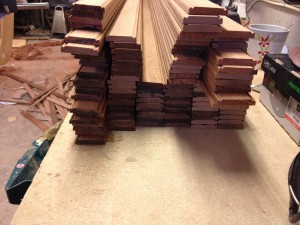

…och hjälper mig. Varje bit måste ändevändas och fräsas två gånger innan den är klar. Många meter blir det och efter en stund tycker jag att det börjar flyga lite mycket spån runt omkring, kollar spånsäckarna och filtret men hittar inget. Fortsätter och det ryker in mer spån, kikar lite till och får se…

IMG_3636

…att slangen är full. När det väl är uttömt går det bra och lagom till lunch är vi klara.

IMG_3631  IMG_3633

Pappa har monterat mastfoten idag, vi har gjort en liten kofferdamm under för att samla upp eventuell läckage från masten.

IMG_3637  IMG_3641

På med sika både här och där och den är redo att skruvas fast. Ringer Seldén för att kolla statusen på masten, den är på gång i produktionen i detta nu 🙂

IMG_3638  IMG_3639

Mitt nästa steg ombord är luckan till facken för om kylboxen, lite spännande är det! Lägger på mallen och kan skruva fast den då skruvhålen täcks av “väggen”. Fräser med spiralfräs och kopierring bort mitten. Får justera hålet lite med en fil innan jag kan…

IMG_3640  IMG_3643

…fräsa falsen på samma sätt som till kylboxsluckan. Det går bra men det dammar mycket.

IMG_3644  IMG_3646

För att göra locket så använder jag mig av fräsmallen och passar till en träbit som jag sedan skall använda som mall.

IMG_3647  IMG_3648

Pappa har mellan varven dragit högtalarkabel, gick trögt som tusan i slangen men vi kom i mål!

IMG_3651

Peter på Ringens Varv for förbi när jag stod vid färjan och väntade på Tim, snart är det vår tur att åka gul vagn 🙂

/Tobias



Limmad bänskiva och lite garnering

IMG_3575  IMG_3576

Efter beslutet om spisen placering i går så kunde jag idag gå vidare med bänkskivan. Rätar upp kanten och gör en…

IMG_3577  IMG_3579

….falsfräsning på varje sida för att kunna limma ihop skivorna bakom spisen. Man ser knappt falsen på skivorna men den är där!

IMG_3582  IMG_3583

Botten på stuvfacket framför kylboxen behöver en extra botten så det blir lättare att hålla rent. Jag tar en skiva och sågar till…

IMG_3584

…och pressar ner, passar sådär men det får duga.

IMG_3595  IMG_3596

Nu är vi klara för att limma fast bänkskivan mot skåpsstommen. Tryckluftsspruta med Sika i och en sträng…

IMG_3597 IMG_3598

…appliceras på stommen och kylboxen. Skivan läggs tillbaka och pressas..

IMG_3601  IMG_3602

..fast med hjälp av inlånade vikter. Slipmaskin med frottehandduk på ger vibrationer ner genom skivan och får sika att flyta ut bättre.

IMG_3606  IMG_3607

Under tiden som Sikan “härdar” så tillverkar vi garnering till salongens alla skrovsidor, många bitar blir det. Börjar med att rikta upp bitarna som sedan klyvs. Därefter planhyvlas de till färdig bredd innan…

IMG_3610

…de klyvs på bandsågen. Efter varje klyvning hyvlas ytan så den blir slät, med god hjälp av pappa så har vi efter en god stund klyvt upp alla delar.

IMG_3616  IMG_3620

Kvällen ägnas åt att slipa ytan, min bredbandssputs kontakt har tagit semester så det fick bli förhand i verkstan. Jag sätter fast två tunna ribbor i bänken för att hålla listen på plats under tiden som jag går över den med maskinen.

IMG_3621  IMG_3622

Bilden till vänster visar färdiga, till höger de som är kvar! Imorgon blir det fräsning!

IMG_3614

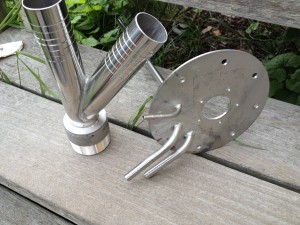

Niklas hade lite delar klara, snyggt som vanligt! Y-et är till sittbrunnsdräneringen och det andra är till bränsletanken.

/Tobias, som tycker Morden i Midsomer har spårat ur…



Batterikonsol, stödlister och skåp!

IMG_3532  IMG_3533

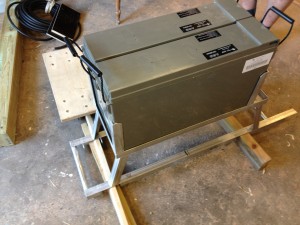

Battrerikonsollen var klar en stund i morse…det var innan vi kom på att den behöver stärkas på diagonalen för att klara lite mer laster när det kränger och går sjö. Vi lyfter i och testar…

IMG_3534  IMG_3535

…batterierna på plats och det stämmer precis. Väl ombord så sätter vi den så nära masten som vi vågar och…

IMG_3536

…borrar för bultarna som håller fast det hela. Bultarna går genom bottenstockarna så det skall nog hålla.

IMG_3539  IMG_3540

Plötsligt hör vi en massa barn på gatan och kikar ut och där står Elis med sina kompisar, de kommer ombord en kortis och avlöses snart av Enarsons som också kikar ner en stund, ett trevligt avbrott i arbetet.

IMG_3542  IMG_3545

Arbetet fortsätter sedan med stödlisterna till navskåpet. Missar dock att ta kort på skåpet när det sitter på plats och ids inte gå ut nu. Fortsätter med stödlister och intrimmning av pentryskåpet, sänksågen gör sitt jobb bra och snart…

IMG_3550  IMG_3552

…är akterkanten på skåpet tillpassat och allt är på plats. Som stöd har jag en skiva med rätt höjd som har en tving som stöd så den inte välter.

IMG_3556

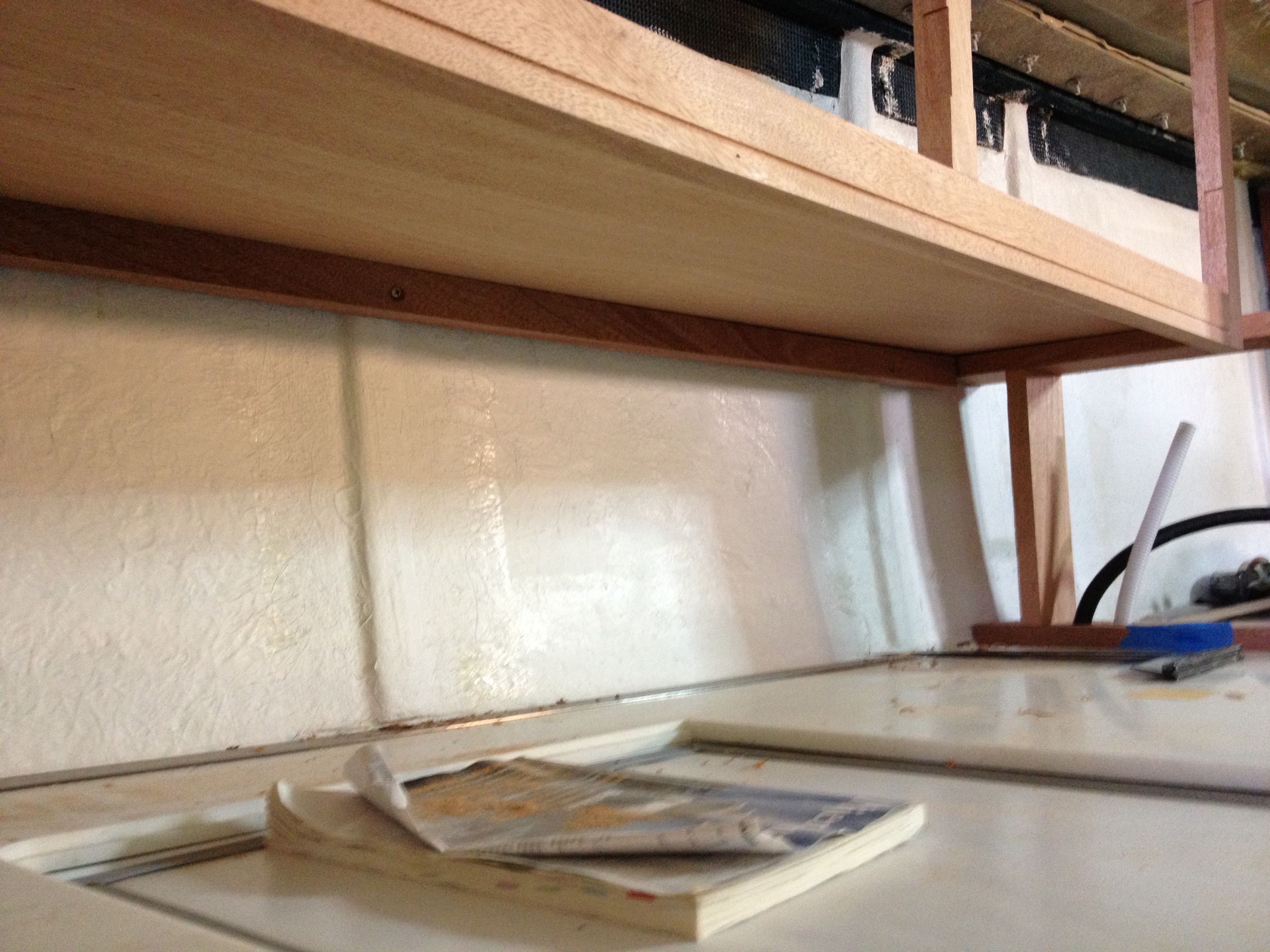

Stödlisten under pentryskåpet är klar! Skall slipas och fräsas när den tas ner nästa gång.

IMG_3565

Avslutet av skåpet i förkant kräver lite pyssel men efter en stund så är täckskivan tillpassad. I denna skall vi sätta ett eluttag så troligtvis kommer vi skruva fast den för jag vill inte hamna i en situation där vi måste göra sönder något för att komma åt.

IMG_3569  IMG_3571

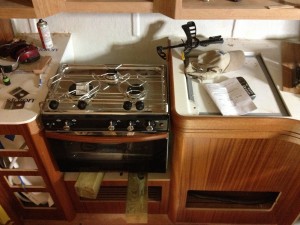

Jag avslutar dagen med att fundera på hur spisen skall sitta, Malin kommer ut och vi kommer fram till…

IMG_3572

…att ungefär såhär blir bra! Nu kan jag gå vidare med bänkskivan i morgon!

IMG_3546  IMG_3548

Pappa har idag ägnat dagen åt att dra slangen till navigationsbordet, det hade blivit trassel under durken så lite justeringar gjordes.

IMG_3553  IMG_3557

Innersta slangarna (de grå) är till NMEA nätverket och är 27 mm i diameter för att kunna dra kabel med kontaktdon på. De bygger ut mera än våra stödlister så här kommer vi böja ut garneringen och lägga en kloss bakom. Ni fattar va??

IMG_3561  IMG_3562

Skivan till navbordet fick sig en extra skruvlist för att sitta fast ordentligt!

Det går framåt, känns kul att ha ett mål i och med Öppna Varv, det är mycket som skall göras men det flyter på tycker jag! Vi får se hur klara vi är när det är dags!

Tack pappa för hjälpen, kul att jobba med dig!

/Tobias

Vi har en plan! Sjösättning till Öppna Varv 2013

Skärmavbild 2013-06-22 kl. 16.06.59

När vi köpte vårt skrov ingick det att vi skulle delta på Öppna Varv på Orust när den var klar. Nu är vi inte helt  klara men Bernt vill att vi kommer ändå.

Så om allt faller på plats så skall vi transportera Mea till Henån på landsväg för att däruppe med hjälp av Bernts personal köla på och rigga henne och förhoppningsvis ligga i vattnet under helgen. Kort därefter seglar vi hem och fortsätter arbetet.

Skärmavbild 2013-06-22 kl. 16.07.17

Lite skoj är det att vi har en NV, dvs en Nyhet i Världen 🙂

Så om ni vill se vårt bygge själva så kommer Mea och sannolikt även vi vara där den sista helgen i Augusti, 23-25 Augusti!

Välkomna ombord!!

/Tobias

Limrester

IMG_3516  IMG_3517

Efter en väldigt intensiv förmiddag på jobbet så var det skönt att åka hem och vila lite. Det blev några timmar över så jag passade på att greja lite. Pentryskåpet och navskåpets limrester skall ju bort och det kändes som ett lagom jobb att ge sig på. Ett vasst stämjärn på skrå skär fint bort det som sticker upp.

IMG_3518  IMG_3519

Jag gillar sickel, den skär så fina spån så det är sällan risk att ta för mycket. På bilden till höger syns de verktyg som jag använt. Kloss med skarpt hörn för hörnen, långkloss för ramens undersida, kloss med mjuk sula för ytorna på skivan, sickeln för lite allt möjligt och vasst stämjärn till att skrapa hörnen med och lite annat.

IMG_3520

Tjep runt kanterna tar bort lite av jobbet.

IMG_3521  IMG_3523

Limmet i den frästa profilen skrapas bort med frässtålet.

IMG_3524  IMG_3526

För att ge lite bättre limmfog mot ramträt limmar jag på en hörnlist. Hittar ett gammalt frånsåg som blir bra.

IMG_3528

Avlutar frivakten med en promenad och kikar på vår båtplats, rätt plats men fel båt! Snart ligger vi där!

Nu macka sedan dags för nattpass, ta det lugnt på sjön så vi slipper höras!

/Tobias
