Ett steg till, plastskydd och programmeringsunderlag!

IMG_8145 IMG_8149

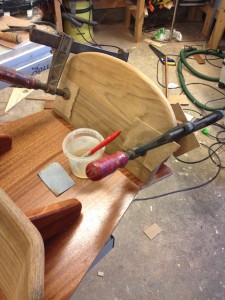

Nedersta steget limmas på samma sätt som övriga, ett par skruvar från baksidan för extra stabilitet. Nästa moment är…

IMG_8147 IMG_8148

…limning av stödlisterna på baksidan och lackförsegling av kanten. Nu är den klar för montering ombord,

IMG_8150

Pappa har idag plastat högtalarskydd nummer två, de skall enligt uppgift numera vara vitmålade också!

IMG_8151

Kvällen ägnas åt programeringsunderlag till elsystemet, vill få detta klart nu!!

/Tobias

Värmen klar, lejdarsteg limmade, ankarbox och högtalarskydd!

IMG_8078 IMG_8079

Jag fortsatte med värmesystemet idag, jag borrade helt sonika hål i slangen för att kunna tappa ur det under lite kontrollerade former. Sedan kopplade jag ihop…

IMG_8080 IMG_8081

..det hela och tog loss skivorna runt motorn för att fortsätta i verkstan. Vi har ju en värmefläkt i nedersta  delen av lejdaren/motorkåpen och den måste ju ha luft. Det enklaste är tre slitsar och när jag har begränsningsmåtten klara för mig…

IMG_8083 IMG_8084

…så går jag vidare. Jag gör en provfräsning som jag sedan har för att kunna få rätt mått på anhållet. En liten skiva med dubbelhäftad tejp sätts under där fräsningen skall komma för att det inte skall bli vibrationer i den smala mittenbiten under fräsningen. Jag använder en 8 mm spiralfräs…

IMG_8085 IMG_8089

…som jag ”borrar” med i ändlägena för att minska risken för felkörning. Normalt brukar jag sätta dit stoppklossar som begränsar hur långt jag kan köra med fräsen men idag orkade jag inte hålla på med det och skall göra samma fräsning på två ställen. När ändhålen är klara är det bara att köra bort…

IMG_8090 IMG_8092

…det mellan hålen. Fram och tillbaka, lite djupare för varje runda. Det sista jag gör är…

IMG_8095 IMG_8097

…ta bort biten med tejp på under. Nästa steg är att limma kantlisterna på sidostyckena. Denna gång limmar jag med Sika för att få en lite rörligare fog, jag tror det kommer behövas eftersom vi belastar denna varje gång vi går i lejdaren.

IMG_8099 IMG_8100

Allt limmas med Sika, kladdigt blir det men med…

IMG_8101

…bra rengörningsdukar och träkilar att skrapa med är det ganska enkelt att göra rent.

IMG_8102 IMG_8103

Detta hålet är till fläkten, jag sågar med cirkelsågen och tar det sista…

IMG_8104

…med japansågen. Något typ av galler skall vi sätta över, vi vet inte vad riktigt ännu!

IMG_8106 IMG_8107

Jag fortsätter sedan med stegen, markerar ut var stödskruven i ändarna skall komma och borrar sedan…

IMG_8108 IMG_8109

..hål för dom innan jag limmar stödklossarna på plats. När jag skulle ta bort stödklossarna drog den gula tejpen med sig ytterlagret av faneret, jag hade väldig tur då det döljs av klossen. Detta hände två gånger, samma tur bägge 🙂

IMG_8112 IMG_8113

Även här limmas det med sika.

IMG_8122 IMG_8123

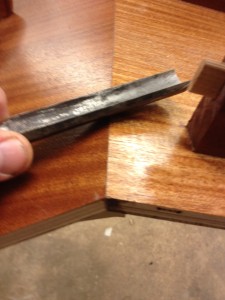

En flis gick ur, den limmas tillbaka och kräver viss efterjustering. Knäcken vid det nedersta steget var väldigt skarp men med hjälp av ett halvrunt…

IMG_8125

…stämjärn som dras fram och tillbaka dövas kanten och blir mindre känslig.

IMG_8136 IMG_8137

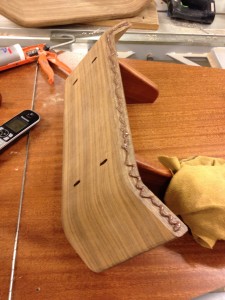

Själva stegen limmas med Sika och polyuretanlim på träpluggen, två tvingar…

IMG_8139 IMG_8140

…håller det hela på plats, skruven som jag borrade för tidigare dras nu i från undersidan. Överflödigt klet torkas bort och jag inser…

IMG_8142 IMG_8143

…att det är lättare att tejpa ordentligt på nästa för att inte få klet i teaken. Två steg limmade idag!

IMG_8105

Pappas hållare till vattnet i ankarboxen, på min kommentar att du borde olja den fick jag till svar  att den är inte monterad ännu 🙂

IMG_8119 IMG_8121

Pappa har plastat lite idag, ankarboxen har fått ny botten och högtalarna har fått ett skydd. Formen till den är en rostfri bunke som pappa hade hittat hemma, den vaxades innan men ändå…

IMG_8126 IMG_8127

..satt den ordentligt fast…

IMG_8130 IMG_8131

…när pappa skulle ha loss den. Men trägen vinner…

IMG_8133 IMG_8134

…och tillslut släppte den!! Hurra!!

/Tobias

Ljusramp, radio, lådhurtsar och lite lejdare

IMG_7944

Pappas ljusramp under navbordet är klar att monteras, när det är gjort fortsatte han med…

IMG_7947 IMG_7960

…stereon och högtalarkablarna. Det hela kopplas med en beräknad livslängd på…

IMG_7961 IMG_7962

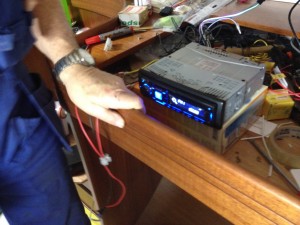

…ca 230 år 🙂 Med ström på lyser det så fint, tyvärr hade vi varken CD skiva eller antenn tillgängligt!

IMG_7949

Ett vårtecken på vägen mellan båten och verkstan, våren och sommaren nalkas så sakta!

IMG_7945 IMG_7946

Idag tog jag mod till mig och limmade fronten till lådorna på stommen, kvällen i verkstan ägnas…

IMG_7964 IMG_7965

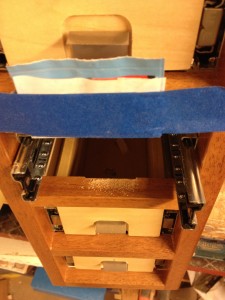

…sedan till att slipa in stoppblecket så de låser ordentligt. För att få fast…

IMG_7966 IMG_7967

…lådfronten så tejpar jag så de sitter fast nog mycket så jag kan testa funktion och passform.

IMG_7970 IMG_7969

Jag tänker sätta skruv från insidan för att fästa det hela ordentligt!

IMG_7950 IMG_7953

Arbetet med lejdaren fortsätter, några felaktiga skruvhål till gångjärn pluggas innan de borras om och gångjärnet återmonteras. Det stöd jag gjorde i skarven var för klent…

IMG_7951 IMG_7954

..så jag gjorde en ny och kraftigare variant. Ritade ett förslag och skapade sedan tre likadana…

IMG_7955 IMG_7956

…som klämde fast under och skruvade…

IMG_7957 IMG_7958

…fast. Jag tar med hela alltet ombord och testar och inser att vi behöver ytterligare…

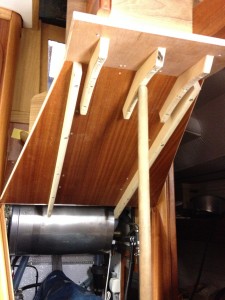

IMG_7959

…stöd under så det får bli två längsgående bitar. Nu verkar det likna något, nu får vi limma ihop det hela och hoppas att det blir bra!

/Tobias

Porslin, navskåp, diskdusch samt lejdare!

IMG_7904

Vi har bestämt hur porslinet skall stå, nu skall vi ”bara” göra en inredning som funkar!

IMG_7905 IMG_7906

För att pigga upp lite så hängde vi upp skåpet vid navplatsen, tekniken är…

IMG_7907 IMG_7908

…inkopplad och GPS ger en position 🙂 Skåpet skall fyllas med Pilotböcker 🙂

IMG_7909 IMG_7910

Pappa har skapat ett fäste för diskduschen, han blev dock inte nöjd med glansen så han skall polera lite mera!

IMG_7911 IMG_7912

Själv har jag jobbat på med lejdaren, jag markerar var snittet skall ligga och tar ut vinkel med hjälp av smygvinkel. En gradskiva är till hjälp när jag…

IMG_7913 IMG_7914

…skall dela vinkeln i två för att kunna såga snittet. En kloss på…

IMG_7915 IMG_7918

…baksidan håller ihop det hela.  Det passar bra ombord och nästa moment…

IMG_7919 IMG_7920

….är stegen. Jag markera ut på tejp var de skall sitta och fäster stöden med dubbelhäftad tejp…

IMG_7921 IMG_7922

…och skruvar från baksidan. En del steg behöver justeras innan de..

IMG_7924

…monteras!

/Tobias

Kompassbelysning, USB port, bänkbelysning samt mera lejdare!

IMG_7860 IMG_7861

När pappa skulle koppla in kompassbelysningen idag så rann det vatten ur skålen under kompassen. Så skall det nog inte vara men var i ligger felet!

IMG_7862

Någon som vet??

IMG_7883 IMG_7884

Här är kontakten till programeringsingången till EmpirBus systemet monterad!

IMG_7866 IMG_7892

Här kopplar pappa in bänkbelysningen på toaletten. Ett jämt och fint ljus tack vare ljuslisten!

IMG_7863 IMG_7865

Själv har jag skapat en låda över värmefläkten, lite trixigt med alla vinklar så den liten mall skapas innan toppskivan sågas ut! Därefter fortsätter..

IMG_7867 IMG_7868

…jag med en mall till lejdarens skiva, skruvar ihop bitar och sågar ut en testskiva…

IMG_7871 IMG_7880

…och det passar 🙂 Tyvärr visar det sig att det är lite fel vinkel i stegen, men…

IMG_7873 IMG_7874

…med rätt vinkel markerad går jag in i verkstan och sågar om stödklossarna…

IMG_7876 IMG_7877

…och därefter stegen. Det som inte sågen når igenom får jag ta för hand-.

IMG_7875 IMG_7878

Stöden klara, nu fyller jag igen hålen med några brickor…

IMG_7879 IMG_7882

…och fräser in nya. Väl ombord igen så testar vi hur det funkar att öppna luckan med stegen på. Det är trångt mot pentryskåpet men ok!

IMG_7886 IMG_7888

Nu vågar jag såga i skarp skiva, sätter ett pianogångjärn på kanten som jag…

IMG_7889 IMG_7891

…kapar av på plats!

/Tobias

Lite stödlister och steg till lejdaren

IMG_7695 IMG_7696

Vi insåg att vi inte hade någon lämplig skiva till den nedre biten av lejdaren. Pappa löser det genom att limma på en täckskiva på en annan skiva och därigenom har vi skapat en tillräckligt tjock skiva. Ett förlängningsbord till bandsågen ser till att den blir plant limmad!

IMG_7700 IMG_7701

Själv har jag skapat lite speciallister som vi skall ha rund motorhuven.

IMG_7703 IMG_7704

Dessa skall vara som stöd för durken!

IMG_7708 IMG_7709

För att få samma mått och bra stöd för dominofräsen så skapar jag mig en kloss med en centerlinje markerad på, jag mäter ut mitten på steget och klämmer fast klossen och fräser…

IMG_7712 IMG_7713

…två hål som förstärker infästningen. Nu är tanken att vi limmar stegens stödklossar och…

IMG_7715

…därefter skruvar steg och allt mot motorhuven!

IMG_7716

En av mina lister på plats!

IMG_7717 IMG_7718

Eftermiddagen spenderas på Båtmässan i Göteborg, det verkar som om gasfjäder till motorhuven är standard! Vi kikade även på diverse beslag till bordsskivor och fann ett i en Hanse som verkar väldigt smidigt! Någon som vet vem som säljer så säg till!!!!

IMG_7723

Viking Yachting hade bra pris på solpanel så vi slog till!

/Tobias

Motorhuv!

IMG_7657

Jag var i gång innan pappa kom idag, det händer inte ofta! Körde igång med den sista lådan men han inte så långt innan jag fick avsluta och gå vidare tillsammans med pappa på motorhuven. Där får vi slå våra kloka huvuden ihop då det är…

IMG_7658 IMG_7662

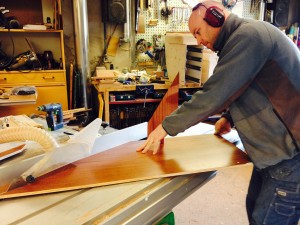

…många vinklar, höjder och givetvis trångt! Vi får justera befintliga skivor lite…

IMG_7669 IMG_7670

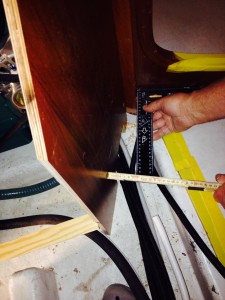

…och försöka förstå om det är samma vinkel på bägge sidor. Det stämmer okej så vi går vidare med att justera in kantlisten, den kommer upp och stöter mot den stående i en helt knasig vinkel som….

IMG_7672 IMG_7674

…kräver en hel del trixande vid slipskivan på morfars lilla bandsåg. Vi gör varsin sida pappa och jag och tillslut…

IMG_7675 IMG_7678

…är passformen bra! Då skruvar vi fast listerna för att ha de på plats när vi går in i verkstan för att gira ihop med den stående biten.

IMG_7680 IMG_7681

För att få ut vinkeln på giren i hörnet drar jag en linje parallellt med sidorna så…

IMG_7682 IMG_7683

…jag får ett kryss, därefter fram med smygvinkeln och vips har man vinkel. Men för att bekräfta att vi inte…

IMG_7684 IMG_7685

…gjort fel så gör jag ett testsnitt med en spillbit. Nu vågar vi köra ”skarpt” och för att få ett bra stöd så lägger jag en bit under så listen ligger stadigt!

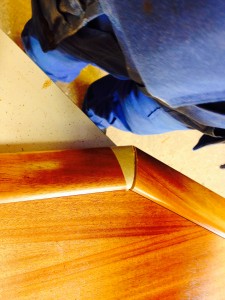

IMG_7686 IMG_7687

Tejpen vid snittet förhindrar/minskar risken för urslag vid sågningen. Efter lite justeringar så passar det bra…

IMG_7688 IMG_7689

…och vi återmonterar sidorna.  Nu funderar vi på hur luckan och stegen skall komma! Kanske vi kan få till det hela som en bagagelucka på en bil med gasfjäder och allt!

/Tobias

Snickeriklart ombord!! Lejdare och lite rostfritt!

IMG_7626 IMG_7635

Idag har jag fått god hjälp av pappa i verkstan med att färdigställa snickerierna så vi kan påbörja lackning. På vägen mot målet….

IMG_7627 IMG_7628

…behövde jag justera en av lådorna som tydligen blivit lite sned. Det är snart ordnat i sågen!

IMG_7629 IMG_7630

Gångjärn fräses in i en lucka och handknackas in i karmen då fräsen inte kommer åt. Jag stämmer ner kanterna….

IMG_7631 IMG_7636

…och skär med vasst och brett stämjärn bort det som skall bort. Fronten till skåpet vid fåtöljerna är nästan klar, likaså…

IMG_7633 IMG_7634

…pentryhurtsen och navhurtsen! Det som återstår är…

IMG_7637 IMG_7638

…fräsning av kanterna och…

IMG_7639 IMG_7640

…sågning av falsen. Stödet på bilden till vänster förhindrar vingling när jag sågar! Pappa gör lite justeringar med sandpapper…

IMG_7641

…innan vi provar ombord. Det mesta passar…

IMG_7643 IMG_7644

…och det som inte passar kommer inte att synas 🙂

IMG_7647 IMG_7648

Vi har börjat fundera på hur huven över motorn skall se ut, här har vi lagt upp stegen till lejdaren för att försöka förstå hur vi skall gå vidare!

IMG_7646 IMG_7649

Dagen avsluts med att Niklas kommer förbi och hämtar diverse grejer som skall förädlas i hans plåtverkstad!

/Tobias

Bäddmadrasser, motorskydd, innerramar, stormförtöjning och lite snickeri äntligen!!

IMG_5592 IMG_5593

Malin har idag kapat till bäddmadrassen till akterkojen, vi prövar med att vika in det överblivna tyget tills vidare.

IMG_5594

Eftersom vi tänker ta en längre tur med killarna under någon helg inom kort så behöver vi ett tillfälligt skydd så de inte riskerar att fastna i remmarna på motorn. Nu kan de på ett säkert sätt vara nere i båten under gång.

IMG_5597

Efter omsikning av luckorna behöver innerramarna justeras lite på djupet. Jag skär med en vass kniv i den tunna plasten och för hindra det från att skära snett lägger jag tummstocken som ett skydd.

IMG_5600 IMG_5601

Dagens eftermiddagspass resulterade i en stormförtöjning, rörelsen i hamnen var såpass kraftig så det var inte så roligt att vara ombord och greja. Jag gick hem och….

IMG_5602 IMG_5603

…påbörjade ett litet lagom snickeri. Vi skall installera ett gaslarm med fjärravstängning till och dess kontrollpanel behöver en liten distansram för att vi inte skall behöva göra så stort hål i skottet där de skall sitta. Kapar av en lagom lång bit som jag hyvlar och ….

IMG_5604 IMG_5605

…klyver till fyra listbitar. Girar dessa i hörnen för att slippa synligt ändträ.

IMG_5606 IMG_5607

Som vanligt torrlimmar jag, dvs jag testar utan lim först och sedan på med skyddshandskar och på med polyuretanlim. Sätter det hela i press och tittar nog så det inte glider i hörnen.

IMG_5608

Återstår lite arbete innan lackning men limmet måste torka innan jag fortsätter.

Idag var nog första dagen på länge som jag känt ett lite sug av att greja, det känns bra att äntligen finna lite lust för att fortsätta!

/Tobias

Motorfix

IMG_5321 IMG_5323

På vår motor var vattenpumpen vänd åt fel håll, detta upptäckte pappa då det inte kom något kylvatten efter ett otal startförsök. Ringens Varv har aldrig hör talas om detta innan och när pappa skiftade håll så skadades en O-ring lite så det har droppat lite olja. Idag var det dags att fixa detta. Fredrik fixade detta snabbt och enkelt, impellern byttes men den som satt såg helt bra ut!

IMG_5325



Vi har nu även fått motorinstallationen godkänd, nästa service är vid 20 timmars gångtid enligt Pia!

För övrigt växer det fram en ny projektplan inför hösten, den tar form så sakta i huvudet och mer info om den kommer snart!

/Tobias
